Cıvata germe bir cıvataya eksensel gerilim uygulanması ile gerçekleştirilen kontrollü sıkıştırma yöntemidir. Tork yaratmak için mekanik güç yerine ultra yüksek hidrolik basınç kullanılır.

CEJN ultra yüksek basınç kavramaları ve nipelleri bu tür uygulamalar için standart ürünlerdir. Mühendislerimiz bu alanda derin deneyime sahip olup, CEJN ürünlerinin güvenli ve yüksek performanslı olduğunu garanti eder.

Cıvata germe işleminin nasıl gerçekleştiği aşağıda daha net olarak açıklanmıştır.

Original state of bolt and nut before stretching

Cıvata ve somunun germe öncesindeki orijinal hali.

The bolt tensioning tool is assembled onto the bolt to be tightened. The hydraulic coupling/hose is attached
Cıvata germe aleti sıkıştırılacak cıvatanın üzerine yerleştirilir. Hidrolik kavrama/hortum takılır.

Hydraulic pressure is applied to the tensioner from a tensioning pump.
Germe pompası ile germe aletine hidrolik basınç uygulanır.

Bolt tensioning. The nut is wound down against the joint force.

Somun mafsal gücüne karşı döner.

Pressure is released and the bolt remains with accurate load
Basınç kaldırılır ve cıvata doğru yük altında kalır.

The hydraulic equipment is disconnected followed by removal of the tensioner.

The hydraulic equipment is disconnected followed by removal of the tensioner.

State of bolt after stretching. The bolt behaves like a spring: when the pressure is released the bolt is under tension, creating the required clamping force across the joint.

State of bolt after stretching. The bolt behaves like a spring: when the pressure is released the bolt is under tension, creating the required clamping force across the joint.

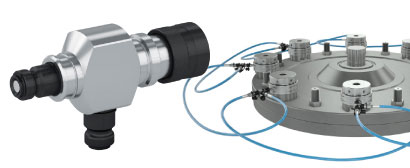

116 serisi T bağlantımız ile paralel bağlantıları basitleştirin

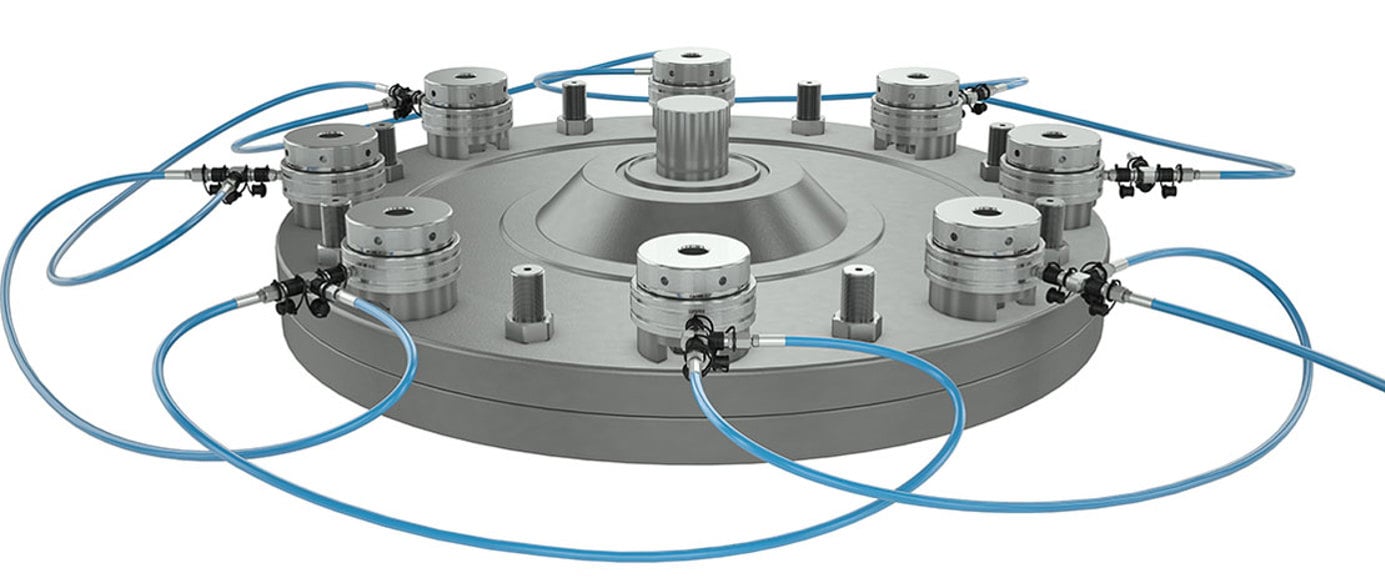

116 Serisi T bağlantı ürünlerimiz cıvata germe aletleri ile seri veya paralel bağlantı ihtiyaçları bulunan diğer uygulama tipleri için geliştirilmiştir. T bağlantısı standart soket bloku çözümü yerine tek bir bileşen kullanılmasını ve böylelikle sızıntı riskinin asgariye indirilmesini sağlar.

T bağlantısı kompakt yapıda olup, modifiye bir conta sayesinde nipel valfi bağlantı kesildiğinde contaya zarar verme riski olmaksızın dinamik yüklerle başa çıkabilir. Bunun anlamı güvenli şekilde bir seri bağlantının sonunda bağlantısı kesilmiş bir nipel bırakılabileceği ve tapalı kavramalar gibi ek bileşenlere ihtiyaç olmayacağıdır.

Diğer bir büyük avantajı ise montaja daha az zaman ve para harcanmasıdır. Sızdırma testi dahil bütün montaj işleri CEJN tarafından yapılmış olup, T bağlantısı teslim edildiğinde kutudan çıktığı gibi kullanılmaya hazırdır. Daha az sayıda bileşen ve tek bir tedarikçi sipariş prosedürünün ve teslimat işlemlerinin daha basit olması ile sonuçlanır.

116 Serisi T bağlantıları hakkında daha çok bilgi için tıklayınız.

Böylece, ultra yüksek basınçlı hidrolik donanımla güvenli bir şekilde çalışırsınız.



Güvenlik kurallarını indir
