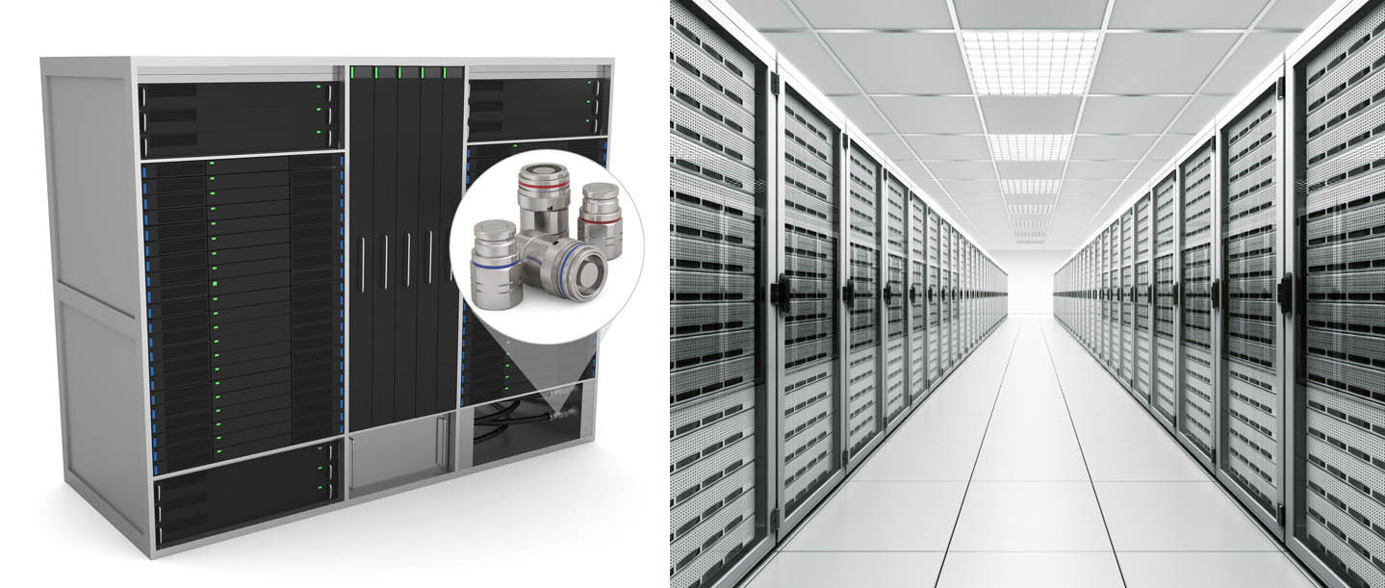

데이타 서버 제조자를 위한 모듈형 냉각수용 카플러

데이타 서버 제조자를 위한 모듈형 냉각수용 카플러

열제어 시스템은 효과적인 냉각 프로세스를 위하여 높은 유량의 퀵 카플링을 필요로 하며 그것은 안전하고 사용이 쉽고 믿을 수 있는 제품이어야 합니다. 최근 개발된 논드립 767 시리즈 고유량 버전은 모듈형 카플링으로 전자제품을 비롯한 거의 모든 냉각 시스템에 완벽하게 부합되는 제품입니다.

데이타 센터는 상당한 양의 열을 발생시키는 분야로 그동안 에어를 이용한 냉각 방식에 의존해 왔습니다. 그러나 최근 몇 년 동안 액체냉각 방식이 선호되고 있습니다. 그것은 열을 줄이는데 있어 에어냉각 방식보다 더 효과적이고 경제적인 솔루션이기 때문입니다.

유체 라인에서의 낮은 압력강하
데이터 서버를 대규모로 생산하고 있는 한 업체는 새로운 액체냉각 시스템을 위하여 퀵카플링 솔루션을 찾고 있었습니다. 카플링은 서버에 의해 생성된 열을 제어하기 위해 냉각수 펌프의 공급라인 및 리턴 라인에 연결되어야 했습니다. CEJN은 논드립 767시리즈를 제안하였고 고객의 중요 요구사항인 낮은 압력강하를 충족시키기 위하여 커넥터의 유량을 개선시켰습니다.

Thermal management needs safe, easy and reliable quick connect couplings with high flow for an effective cooling process. The newly developed Non-Drip brass Series 767 High-Flow is an affordable non-drip modular coupling adaptable to virtually all applications, perfect for cooling of electronics. Data centers generate a substantial amount of heat that must be disbursed. Traditionally air has been relied on for cooling, however in recent years’ liquid cooling has gained in popularity since the solution reduces heat more effectively and more economically than air. Low pressure drop in fluid lines A large producer of data servers was searching for a quick disconnect solution to its new water cooling system. The couplings were to be installed on the coolant pump’s supply and return lines to control and channel heat generated by the server. CEJN proposed its standard Non-Drip Series 767, however, in order to meet customer’s strict requirement of a low pressure drop for the application, CEJN had to improve the flow capacity of the connector. CEJN series high flow for cooling and thermal controlHigh-Flow coupling equals the solution During the development phase CEJN engineers worked closely with the customer to gain knowledge of the liquid cooling application. The standard Non-Drip 767 fluid coupling was refined and a new High-Flow brass version with EPDM seals presented. The new version has an impressive flow capacity for DN19 with flow coefficient, Kv 13,3. This was a huge improvement compared to the standard version with Kv 10,8. Satisfied customer After a couple of years of installation the customer is pleased with the solution and of the couplings extreme durability that has led to a long life and trouble free product. Flow capacity has always been a key design factor for CEJN product development no matter if its compressed air flow, hydraulic fluid flow or as in this case low pressure liquid cooling lines.

하이-플루우 솔루션
CEJN 엔지니어는 액체냉각 분야의 지식을 얻기 위하여 고객과 긴밀한 협조를 하며 제품 개발을 해나갔으며 그 결과 표준 타입 767 카플링은 개선을 거쳐 EPDM씰을 갖춘 황동 재질의 고유량 버전으로 새롭게 태어났습니다. 새로운 버전은 뛰어난 유량을 가진 DN19, 유동계수 Kv 13,3의 제품으로 표준제품의  Kv 10,8에 비해 상당한 개선을 이루었습니다.

고객 만족
CEJN의 솔루션이 적용된 몇 년 후에도 고객은 고장없이 오래 견디는 카플링의 뛰어난 내구성에 감탄하며 높은 유량에도 매우 만족해하고 있습니다. 에어이든 유압유이든 유체의 유량은 항상 CEJN의 제품 개발을 위한 주요 설계 요소입니다.
