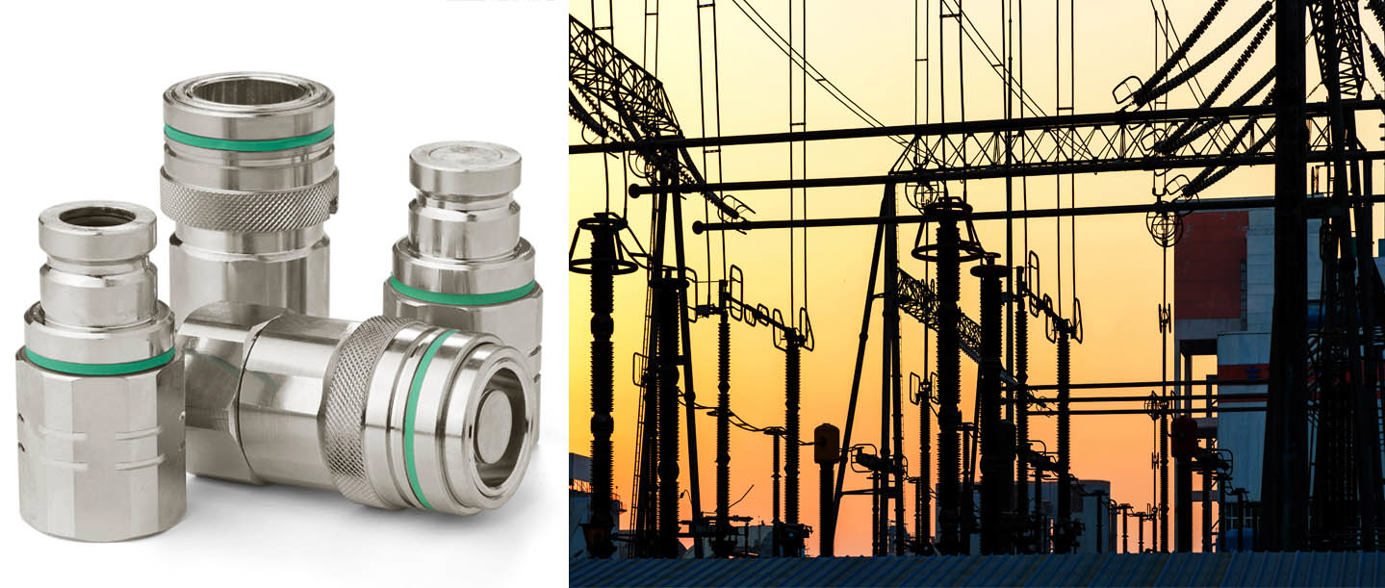

板式连接冷却快接在大功率电子行业的应用

为了有效地去除大功率电子设备所产生的热量,CEJN提供了可靠的高流量快速连接接头,无故障冷却过程的典范。我们为我们的一个大功率整流系统的制造商客户提供Non-Drip667系列和小尺寸的Non-Drip 467系列。

在电力转换系统中消除热量可以通过使用各种方法包括风冷,水冷,在密封环境下结合闭环换热器系统,或独立安装外部的整流器。而最有效的方法就是使用直通水,但为了确保没有组件被直通水损坏,必须确保在直通水通过情况下的一个无滴漏的连接环境。

为直流电转换设备设计的液体冷却板
一家电力转换设备制造商联系CEJN寻找一种新的快速连接,它可以使电源模块去除过多的热量。冷却管道是连接在直流电源转换系统中进行闭路泵工作的。该客 户寻找一个新的供应商的原因是前面的解决方案不满足其质量的期望。他们正在寻找另外两个尺寸的晶闸管、DN14的IGBT斩波整流器,DN6的固态可控硅 和二极管整流器。

Non-Drip 667系列和467系列
制造商的首席工程师的要求是需要一个无滴漏的快速断开解决方案.并且需要两个尺寸能很好的工作于6.9bar(100 PSI)压力且流量达到57 l / min(15流量),最大压降为0.49巴(7 PSI)。我们提供了Non-Drip系列的两个尺寸, DN14的667黄铜系列和DN6的467黄铜系列并配合EPDM密封圈。为了避免交叉连接,我们还建议客户添加彩色环来区分。客户很快接纳了该主意,所以最终的产品被交付时都配有红色和蓝色的颜色警示环来区分冷热线路。

CEJN成为新的设计标准
在这个应用项目中,我们真正实现了无滴漏的快速断开,现在该客户把Non-Drip系列标准归纳为未来所有新设计的标准.
