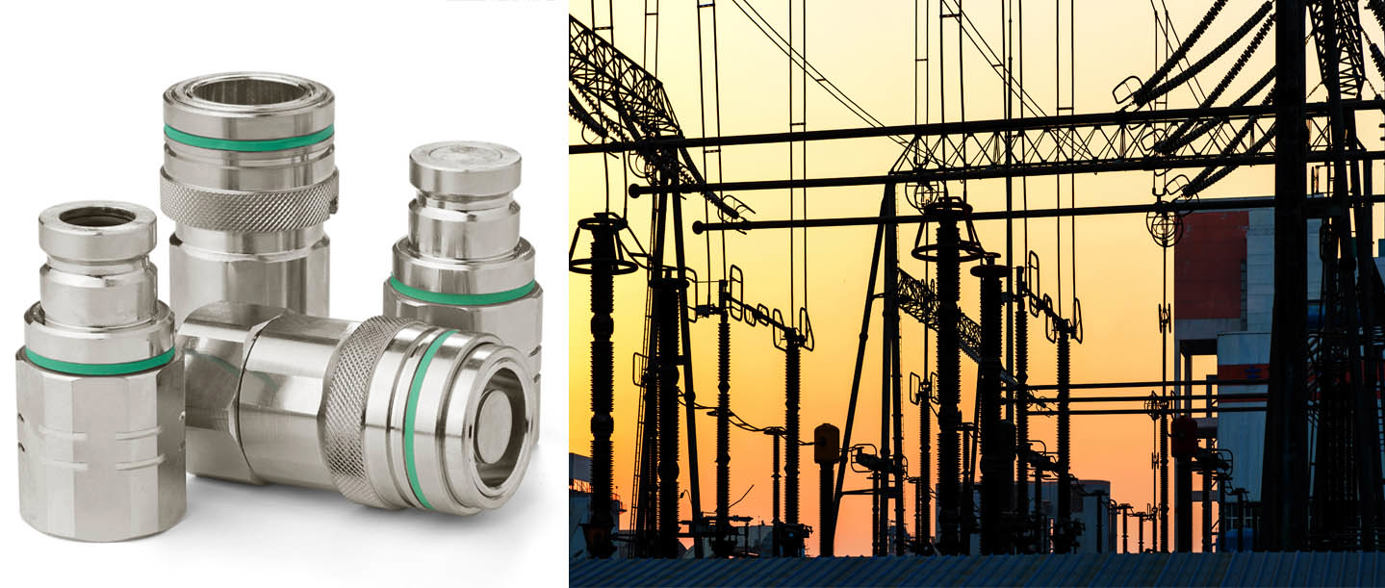

Chlazení kapalinových desek v oblasti vysoce výkonné elektroniky

K efektivnímu odvádění tepla produkovaného vysoce výkonnou elektronikou nabízí společnost CEJN spolehlivé rychlospojky s vysokým průtokem, jež jsou ideální pro bezproblémový proces chlazení. Jednomu z našich zákazníků – výrobci vysoce výkonných usměrňovačů – jsme prodali bezodkapovou řadu 667 a řadu 467 menší velikosti.

Teplo vznikající v systémech výkonového usměrňování lze odvádět s využitím různých metod, včetně nuceného proudění vzduchu, přímého proudění vody nebo kombinace systémů výměníků tepla v uzavřené smyčce, integrovaných do skříně nebo jako volně stojící pro instalaci vně usměrňovače. Nejúčinnější metodou je použití přímého proudění vody, ale aby se zajistilo, že žádné součásti nebudou poškozeny, musí být zaručeno spojení bez nežádoucích úniků.

Chlazení kapalinovými deskami v oblasti usměrnění elektrického proudu
Výrobce zařízení pro výkonové usměrňování kontaktoval společnost CEJN s žádostí o novou rychlospojku, která by odstranila nadměrné množství tepla z výkonových modulů. Chladicí potrubí jsou připojena k čerpadlům s uzavřeným okruhem v systémech usměrňování elektrického proudu pro těžební průmysl. Zákazník hledal nového dodavatele z toho důvodu, že předchozí řešení nesplnilo jeho očekávání z hlediska kvality. Požadoval dvě velikosti – DN14 pro usměrňovače tyristorové a tranzistorové typu chopper a DN6 pro řízené křemíkové (SCR) v pevné fázi a diodové.

Parametrům vyhovovaly bezodkapové řady 667 a 467
Hlavní technik výrobce požadoval řešení rychlospojky bez úniků v obou velikostech, které by vyhovovalo aplikačním požadavkům na tlak 6,9 bar (100 PSI) a průtok vody 57 l/min (15 gpm) s maximální tlakovou ztrátou 0,49 bar (7 PSI). Pro obě velikosti jme představili bezodkapové řady z mosazi s těsněním z EPDM – řady 667 s DN14 a 467 s DN6. Aby se zabránilo překřížení, zákazníkovi bylo doporučeno doplnit barevné kódování. Ten souhlasil, že je to dobrý nápad, takže spojky jsou dodávány s červeno-modrým barevným kódováním, jimž je označeno potrubí s horkou a studenou vodou.

Standard CEJN u nových provedení
Od zavedení bezodkapových rychlospojek v této aplikaci vytváří zákazník z této bezodkapové řady standard ve všech budoucích nových provedeních.
