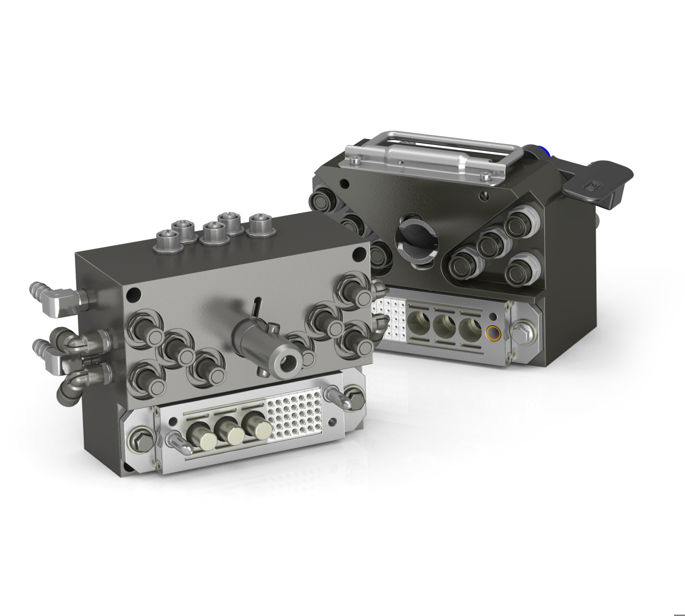

板金プレス・溶接用電気コネクター付きマルチ-X

カスタマイズ ソリューション

金属プレス機の金型交換を容易にするために完全にカスタマイズ設計されたマルチプレート。液冷、圧縮エア、大電流及び信号ケーブルの接続ラインが統合されてる。

仕様

流体 水、圧縮エア、電気
特長 ガイドピン、手動レバーロック

完全カスタマイズ品のマルチプレートは金属プレス機のツール交換が簡単に行えるよう設計されています。このプレートには、冷却水、圧縮エア、強電流、及びシグナルケーブルの接続が一つに統合されています。



オールインワン接続

このマルチプレートは、金属プレス機のツール交換を容易にするためお客様の仕様に従って設計されました。電源、シグナルケーブル、冷却水、圧縮エアといった金属プレス及び溶接作業に必要な接続全てを一つのプレートに統合しています。マルチプレートは溶接用変圧器と一体化するよう設計されており、迅速で確実に接続するため自動的にドッキングします。誤接続を防止します。



解決策

このマルチプレートは、液冷用のアルミニウム製 DLC 呼径5mm オートカップリング4個、圧縮エア用の呼径5mm オートカップリング4個、パワーコネクター3個、及びシグナルコネクター20個で構成されています。ガイドピンがコネクターの接続位置を補正します。
