Multi-X con connettori di alimentazione per stampaggio lamiera e saldatura

Customized solutions

Una piastra multiconnessioni completamente personalizzata progettata per una facile sostituzione dell'utensile nelle apparecchiature di pressatura dei metalli. La piastra multipla ha connessioni integrate per il raffreddamento a liquido, aria compressa, cavi elettrici e di segnale.

Dati tecnici

Tipo di fluido Acqua, aria compressa, connettori elettrici
Caratteristiche Perni guida, bloccaggio a leva manuale

Una connessione tutto compreso

La multipiastra è una soluzione progettata in base alle specifiche del cliente per facilitare il cambio utensile nelle apparecchiature di pressatura dei metalli. La piastra multipla prevede  connessioni integrate per l'alimentazione elettrica, cavi di segnale, per il raffreddamento a liquido e per aria compressa, linee necessarie per le operazioni di stampaggio e saldatura dei metalli. La piastra multipla è progettata per essere integrata con il trasformatore di saldatura e si aggancia automaticamente per consentire una connessione rapida e affidabile. Qualsiasi rischio di collegamento incrociato è eliminato.

La Soluzione

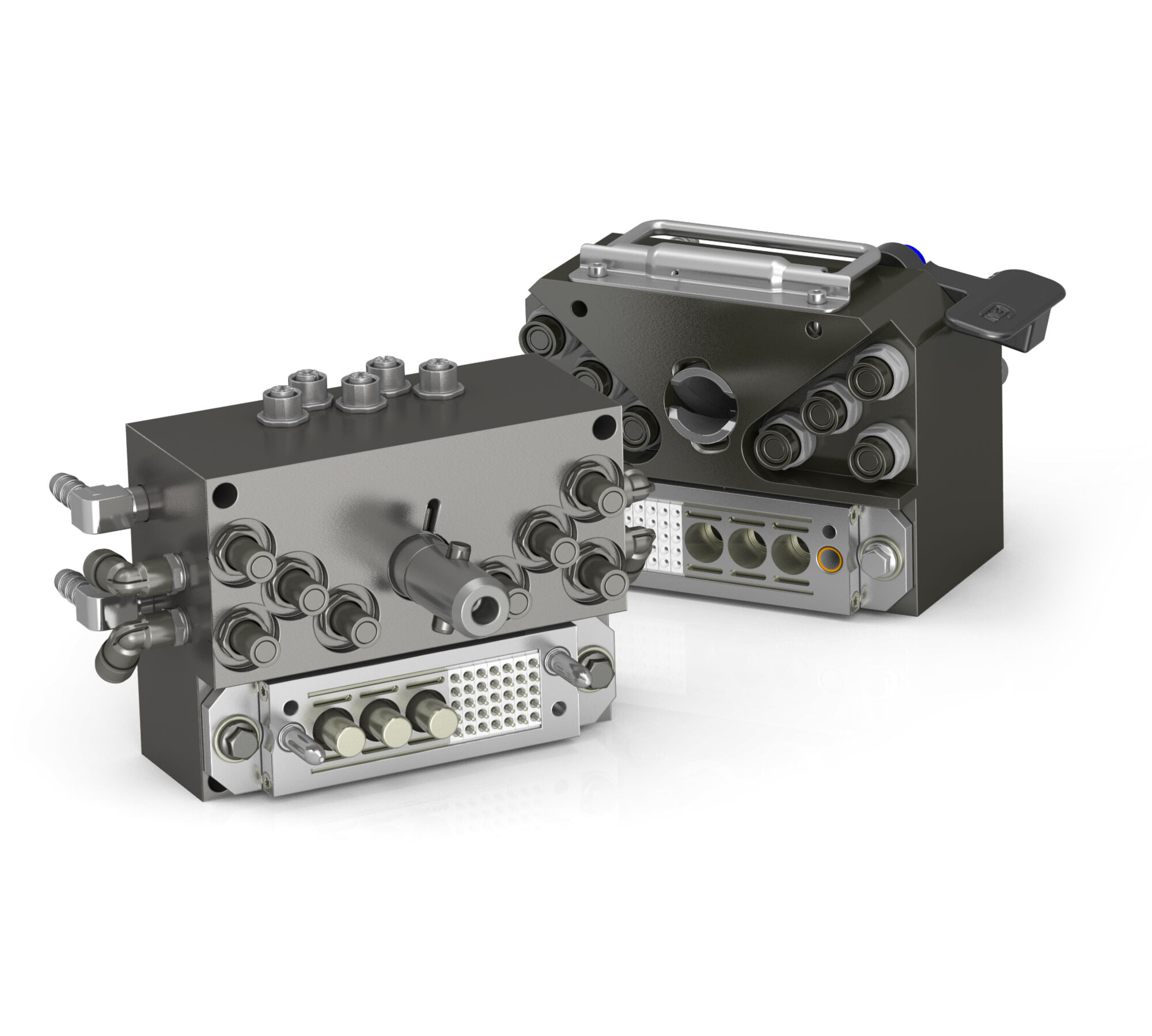

La multipiastra è composta da 4 innesti automatici DLC DN5 in alluminio per il raffreddamento a liquido, 4 innesti automatici DN5 per aria compressa, 3 connettori di alimentazione e 20 connettori di segnale. I perni guida aiutano il corretto allineamento durante la connessione.
