Soluciones de enchufes rápidos para energía eólica
Las soluciones de conexión rápida seguras y fiables facilitan tanto la fabricación como la instalación, mantenimiento y operación de las turbinas eólicas. Los enchufes de alta presión resultan ideales para un empernado seguro y los enchufes antigoteo ayudarán a proporcionar una solución de refrigeración líquida eficiente.
Así es como los acoplamientos rápidos ayudan a mejorar el mantenimiento, el funcionamiento y la fabricación de las turbinas eólicas
- Atornillado eficiente y seguro con acoplamientos rápidos hidráulicos de ultra alta presión
- Los acoplamientos rápidos de refrigeración líquida sin goteo permiten el uso de piezas precargadas, ayudando a reducir el mantenimiento in situ y el tiempo de inactividad de la producción
- Procesos de manufactura de componentes eólicos eficientes y productivos, con el uso de herramientas neumáticas y acoplamientos de altísimo caudal
Soluciones de tensionado con ultra alta presión
Las turbinas eólicas están sujetas a condiciones y vibraciones extremas. Las grandes instalaciones de turbinas eólicas constan de más de 20.000 pernos que deben apretarse exactamente con herramientas de tensionado hidráulicas para alcanzar las cargas de pernos especificadas. El tensionado seguro, ya sea en tierra o en alta mar, utilizando acoplamientos de conexión rápida CEJN para accionar los tensores de pernos hidráulicos, hace que el trabajo sea rápido y eficiente.
1. La turbina eólica debe atornillarse firmemente a la base con un par exacto. Los acoplamientos rápidos de ultra alta presión CEJN junto con las conexiones en T de alta presión se utilizan para simplificar las conexiones simultáneas de los equipos de tensionado hidráulico.
2. Elevándose a más de 150 metros sobre el suelo, la torre debe atornillarse y también para atornillar el bastidor de la góndola, la caja de cambios, el cojinete de guiñada y los cojinetes principales. Los acoplamientos rápidos CEJN ofrecen una potencia segura y fiable para presiones de hasta 4000 bar.
3. El eje está unido al cubo y las cuchillas están atornilladas en su lugar. El espacio confinado podría poner en riesgo al técnico. Los acoplamientos rápidos CEJN son seguros y duraderos. También están equipados con características de seguridad únicas para proteger contra desconexiones accidentales.
4. Se requiere un mantenimiento regular y todos los pernos que mantienen la instalación en su lugar de manera segura deben volver a atornillarse con regularidad. Se requieren herramientas rápidas y confiables para minimizar el tiempo de inactividad y la pérdida de producción.
Sistema de Identificación CEJN (CiS)
CiS es una solución de seguimiento en la que cada kit de manguera está fragmentado y tiene una marca y trazabilidad individual basada en la tecnología de comunicación de campo cercano. Esto significa que puede verificar los datos técnicos del kit de manguera y también puede ver un registro de historial actualizado: cuándo se probó el kit de manguera por primera vez y más recientemente y cuándo es el momento de dejarlo fuera de servicio.
El bloqueo de seguridad asegura la conexión
Un anillo de bloqueo rápido y suave brinda mayor seguridad a su conexión. Los usuarios a veces consideran que las conexiones roscadas requieren mucho tiempo y se dejan desenroscadas. Con el bloqueo de seguridad en los acoplamientos rápidos de ultra alta presión, prácticamente se elimina la desconexión involuntaria, solo un giro rápido del bloqueo de bayoneta y su acoplamiento hidráulico está asegurado.
Las conexiones en T simplifican las conexiones simultáneas
Las conexiones en T ayudan a las conexiones simultáneas para atornillar utilizando tensionadoras de un solo puerto. Las viejas soluciones de bloque de puertos se pueden reemplazar con un solo componente, probado contra fugas y listo para usar, lo que minimiza los riesgos de fugas.
Es compacto y, gracias a un sello modificado, la válvula en el niple puede manejar la carga dinámica mientras está desconectada sin riesgo de dañar el sello. Esto significa que es seguro tener un niple desconectado al final de una conexión en serie y no hay necesidad de acoplamientos siempre conectados.
Cómo trabajar de forma segura con Hidráulica de Ultra-Alta Presión
"Utilizamos productos de alta calidad, por lo que los técnicos de servicio pueden hacer su trabajo de manera más eficiente y segura"
Cecilia Dalmyr, QHSE Manager, Connected Wind
Productos recomendados para empernado a ultra alta presión
Los acoplamientos rápidos para refrigeración líquida maximizan la generación de energía
Beneficios de ahorro de tiempo y dinero de los acoplamientos rápidos en el sistema de refrigeración líquida de turbinas eólicas:
- Manifolds de refrigerante precargados para un mantenimiento in situ más rápido y un mayor tiempo de producción
- Resistencia a vibraciones para asegurar el circuito de refrigeración durante largos periodos de funcionamiento.
- Acoplamientos rápidos de alta eficiencia con baja caída de presión para un sistema de enfriamiento más eficiente que requiere una presión de bomba más baja
Ahorre dinero en mantenimiento con módulos de enfriamiento precargados
Con las turbinas eólicas cada vez más grandes para aumentar la producción de energía, la cantidad de calor generado por los convertidores de frecuencia y los sistemas de control electrónico ha superado el límite de lo que puede manejar la refrigeración por aire convencional. Para las turbinas eólicas más grandes, la refrigeración líquida es necesaria para mantener la electrónica a una temperatura segura y operativa.
Mediante el uso de acoplamientos rápidos, los técnicos de servicio pueden trabajar con placas frías precargadas y simplemente intercambiarlas en el campo para minimizar el tiempo de inactividad de la turbina y realizar el mantenimiento fuera del campo mientras la turbina está en producción.
Sabía usted que…
- ¿Se ha demostrado que los transistores electrónicos de potencia son una de las partes que más fallan en la turbina de energía eólica debido a la falla en la disipación exitosa del calor?
- ¿Las consecuencias pueden llevar a un estancamiento, pérdidas de ingresos y fallas del sistema?
- ¿Los costes de mantenimiento de un transistor electrónico de potencia averiado pueden ascender a 100.000 € al día?
Conexiones Rápidas:
Un componente crítico en las Soluciones para Control Líquido de Temperatura
Productos recomendados para refrigeración líquida de convertidores
Aire comprimido para la fabricación de palas de aerogeneradores
La fabricación de energía eólica requiere herramientas de aire comprimido de alta eficiencia para esmerilar, cortar, lijar y pulir. La facilidad de intercambio y la alta potencia de salida de las herramientas en un sistema de aire comprimido lo hacen ideal para la fabricación de energía eólica. La eficiencia de la herramienta depende del flujo de aire y cualquier cosa que limite el flujo de aire reducirá el rendimiento general de la herramienta. La optimización del sistema de aire comprimido al detectar y eliminar las fugas existentes y cambiar los acoplamientos antiguos por acoplamientos modernos de seguridad de alto flujo tendrá el potencial de aumentar tanto la productividad como el rendimiento.
Soluciones de conexión rápida para aumentar la eficiencia y la seguridad del proceso de manufactura
- Los acoplamientos rápidos de alto rendimiento aumentan la eficiencia, la productividad y la seguridad
- Mangueras y acoplamientos rápidos probados en seguridad y con calidad aprobada para aire respirable
- Carretes retráctiles de manguera de seguridad con manguera de alta visibilidad para evitar accidentes por tropiezos
- Pistolas de aire comprimido aprobadas por OSHA

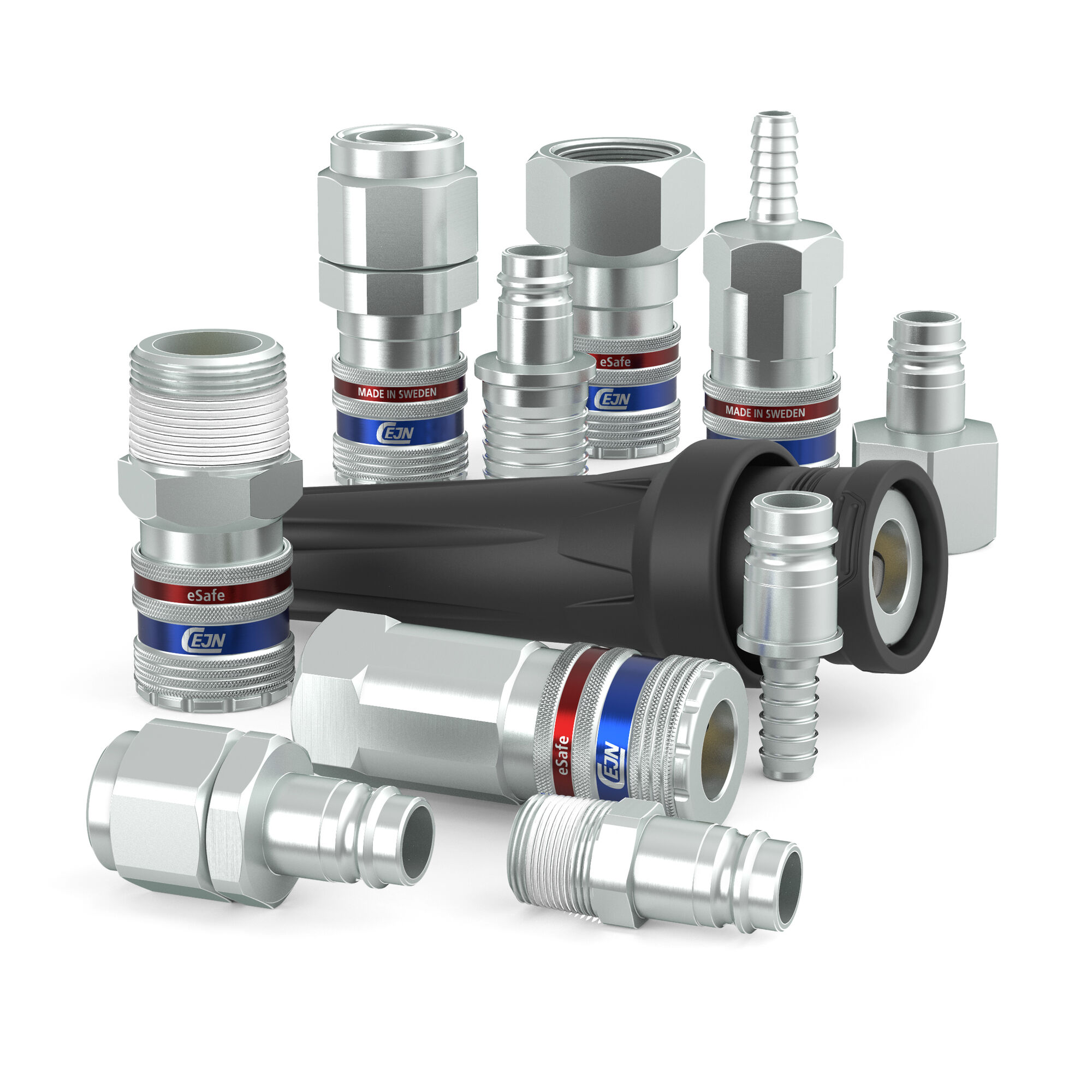

Optimice el rendimiento de su sistema de aire comprimido con los acoplamientos de seguridad eSafe
- Más potencia para sus herramientas con acoplamientos rápidos de alto flujo
- Conexión y desconexión silenciosa sin "latigazo"
- Probado para durabilidad y rendimiento después de muchos años de uso.
Mejore hasta en un 69% la eficiencia de sus herramientas con los acoplamientos eSafe
Productos recomendados para mantenimiento y fabricación
