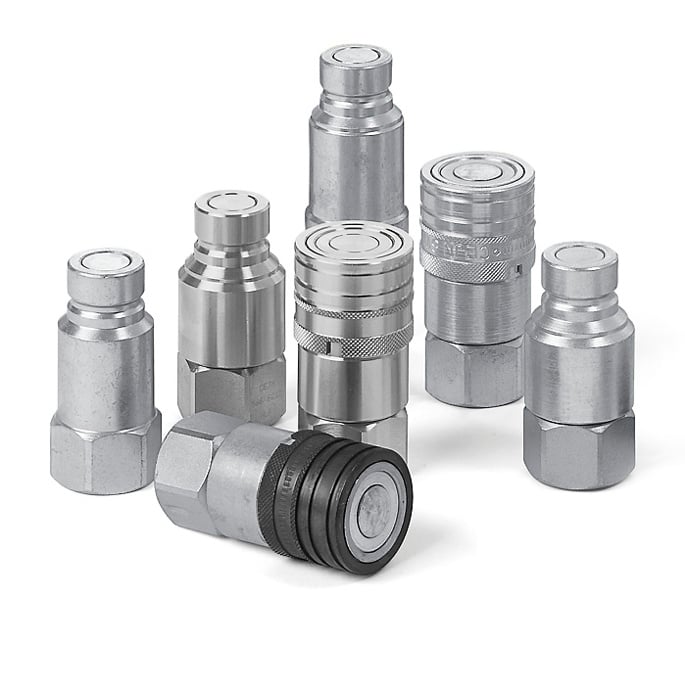

X系列接头

安全锁 平面 ISO 16028 不锈钢 连接时的压力

液压平面快接(ISO 16028),带或不带卸压

技术参数

正常通径 3.2, 6.3, 10, 12.5, 16, 19, 25 毫米
最大连接工作压力 250 - 720 公斤 (3625 - 10442 PSI)
最大断开工作压力 220 - 720 公斤 (3190 - 10442 PSI)
连接状态最小爆破压力 1000 - 1500 公斤 (14503 - 21755 PSI)
断开状态最小爆破压力 880 - 1500 公斤 (12763 - 21755 PSI)
母接头材质 不锈钢(AISI 316), 钢(锌镍合金), 钢(锌镍合金)、不锈钢(AISI 316)

用于清洁和无泄漏液压系统的平面连接器

新的液压系统对清洁度提出了很高的要求。许多现代机器仍在使用过时的ISO-A提升阀式连接器。因此,大量的液压油因断开连接而溢出,这将导致高昂的清理和更换成本。随后,污染物可能在连接期间进入液压系统,从而缩短了组件以及整个系统的使用寿命。

X系列是符合ISO 16028标准的清洁无泄漏平面连接器。
Clean and leakfree hydraulic systems(清洁无泄漏的液压系统) load movie
Clean and leakfree hydraulic systems(清洁无泄漏的液压系统)







适用于现代设备的现代快速接头





  • 平面设计(ISO 16028)

  • 安全锁

  • 单手操作
  • 减少污染

  • 更少的污染

  • 减少溢出







在重型应用中延长使用寿命

选择CEJN X系列所获得的好处之一就是使用寿命更长,在重型应用中的使用寿命更长,工作压力更高。 在生产CEJN接头时,我们对接头体进行表面硬化处理,以提供高表面硬度。 常见的硬化方法是在接头上的特定区域进行局部硬化(感应),其表面硬度通常比CEJN使用的方法低30%。

这在苛刻的应用中是一个很大的优势,但在更普通的应用中,这将使您的快速连接接头具有更长的使用寿命。






Pressure Eliminator(压力消除器) load movie
Pressure Eliminator(压力消除器)

高流量性能压力下的简易连接,具有优良的泄压性能

CEJN的公接头和母接头的新型设计使其可以与残余压力连接,而不会损坏连接器中的东西,也可能与标准产品连接。 只要您的一侧只有残余压力,这对公接头和母接头都是可行的。 残余压力主要是由于温度升高而膨胀的油引起的,并导致连接力大幅增加。 连接的限制是您的体力。

X65压力消除器设计紧凑,可刺穿并平衡残余压力。 它们使连接液压系统成为可能,而无需施加很大的力,从而保障了快速简便的连接过程。

使用手册和资料手册

清洁无泄漏系统

清洁无泄漏系统

X64卸压接头

X64卸压接头

请与CEJN授权分销商联系,以了解可用性和价格

查找经销商
