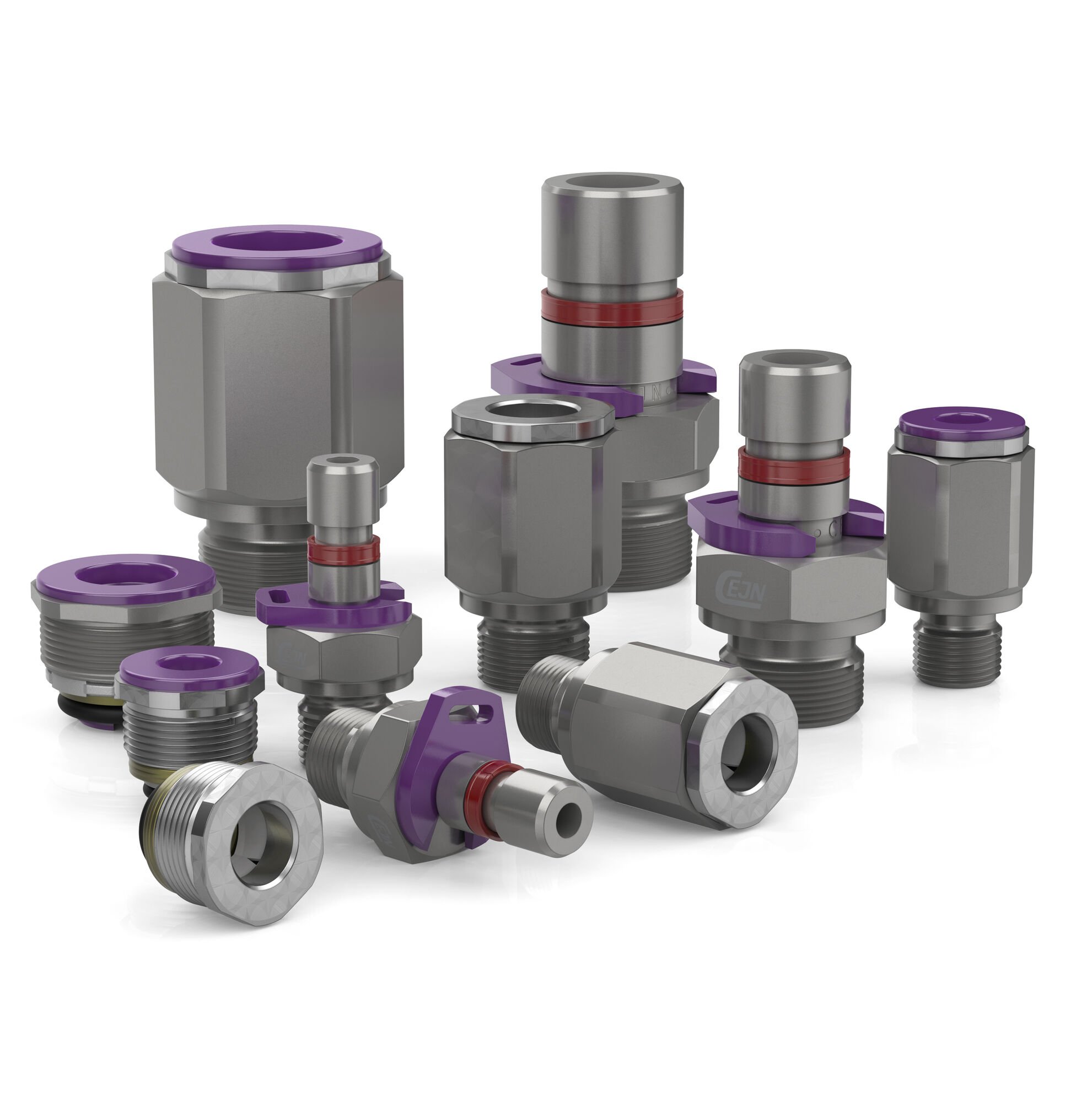

WEO 420 插入式接头
WEO 是一种液压插入式解决方案,为软管连接增加了无滴漏功能,同时还节省了设计空间,使连接更快并防止软管过早失效。 创新的推入式连接功能可轻松接合产品的公母半部分。 配件是自对准的,以避免扭曲软管,从而延长软管的使用寿命。 即使在狭窄或难以触及的应用中,简单的连接和断开也使其易于组装和更换。
技术参数
材质 | 钢(锌镍) |
最大工作压力 (range) | 420 bar (6.092 PSI), 420 bar (6092 PSI) |
最小爆破压力 (range) | 1680 bar (24366 PSI) |
最低温度(C) | -30°C — +120°C (-22°F — +248°F) |
密封[Material] | HNBR |
WEO - 创新的问题解决者
WEO 接头将在空间、时间和成本方面增强您的设计。使用 WEO 接头避免泄漏和软管过早失效 - 创新的问题解决者。
WEO 是一种智能自对准插入式接头,无需任何工具即可快速安全地组装液压软管套件,并且 WEO 墨盒用于完全集成的紧凑型设计。
将 WEO 集成到您的设计中的 5 个理由:
节省时间
WEO 将在生产线上的机器制造和现场更换软管等维护工作中节省时间。 WEO 只需一分钟即可连接,与螺纹连接器相比,节省了宝贵的时间。
紧凑的尺寸
WEO插入式接头的紧凑尺寸开辟了新的设计机会,尤其是在使用WEO墨盒和直接端口进行设计时。WEO具有较低的机器集成构建尺寸,只需要较小的连接空间。这些功能将使WEO轻松融入您的设计。
无泄漏
螺旋连接器需要特定扭矩,以实现无泄漏和安全连接。这项任务需要经过培训的人员,以避免扭矩不足或过大,导致最终测试时泄漏。WEO不需要这些。用手可以快速连接,用螺丝刀可以更容易地断开连接。使用WEO,不存在因扭矩不准确而导致泄漏的风险。
防止软管过早失效
对螺旋连接器施加扭矩时,软管中的嵌入张力是一个常见问题。由于受力软管在操作过程中会受到压力脉冲、软管移动甚至旋转的影响,因此任何此类软管的寿命都会缩短。WEO是自动对准的,允许软管找到其静止位置,将应力降至最低并延长其使用寿命。
工人安全和人体工程学
在密闭空间中进行耗时的扭转操作可能需要尴尬的姿势,从而导致紧张。 WEO 易于连接,而且只需几秒钟,就可以轻松使用。
提高压力 - WEO 420 来了
随着更高液压的趋势,WEO 420 是一种高度耐用的解决方案,专为更高的液压而设计。 它具有 6091 PSI (420 bar) 的最大工作压力和锌镍处理以提高耐腐蚀性。 HNBR 密封件允许更高的工作温度。 WEO 420 适用于要求更高的应用,例如起重机、滑移装载机和其他需要更高液压和工作温度的机器。
WEO-自1997年以来成功防止软管故障
WEO 液压插入式接头自 1997 年开始提供。25年来,WEO提供了一种创新解决方案,有助于防止和避免泄漏,延长软管使用寿命,同时便于维护和更换软管。这些关键功能现在比以往任何时候都更加重要。前25年标志着WEO征程的开始。
螺纹接头与WEO快插接头
WEO 是一种紧凑且多功能的解决方案,可节省时间和空间。 与传统的螺纹连接器相比,它甚至可以开辟新的设计可能性。 下面的视频比较了安装 WEO 快插接头与螺纹接头所需的时间。
避免因扭矩不足或过大而泄漏
使用螺纹接头时,扭矩不足或过大是导致泄漏的常见原因。要达到正确的扭矩可能很困难,需要经过培训的人员。使用WEO,只需插入即可,无需扭转。
避免嵌入软管张力
当向螺纹接头施加扭矩时,软管中存在嵌入张力的巨大风险。 由于受力软管在操作过程中会受到压力脉冲、软管移动甚至旋转,因此任何此类软管的使用寿命都会大大缩短,从而导致过早失效和泄漏。 使用自对准 WEO 接头,可以轻松避免此类软管和泄漏问题。
WEO 插入式连接器
与现有歧管设计一起使用的紧凑型连接器解决方案。 WEO 插入式连接器提供多种螺纹或管连接,以替换您当前的螺纹接头。 软管组装不需要任何工具。
操作员安全和质量保证是重点
在底盘和驾驶室之间的狭窄空间中,操作员必须在头顶上方悬停的重型驾驶室进行软管连接——这是一种非常暴露的情况。螺纹连接配件的用户总是面临获得正确扭矩的挑战。 想象一下在完全没有工具空间的情况下执行这项任务。在许多情况下,这会导致接头泄漏和软管中嵌入的张力,从而导致泄漏。使用 WEO,您可以快速工作并避免泄漏问题,因为您只需插入即可。
WEO插入式墨盒
WEO 墨盒是为紧凑型系统集成而设计的精致组件。随着 WEO 墨盒完全集成到组件设计中,它将为更紧凑的设计开辟新的机会。
由于不需要适配器,因此降低了成本,同时消除了一个潜在的泄漏点。减少最终设计的占地面积,并享受广泛的成本节约。
最小的空间需求带来了新的设计机会
凭借其较小的空间要求,WEO墨盒允许设计师创建新的紧凑型液压系统。将这种紧凑型墨盒合并到您的设计中时,您可以通过减少端口之间的空间来缩小最终设计的占用空间。这意味着所需材料减少,成本降低。同样,由于我们的配件只是插入式的,所以您不必担心手动工具的间隙,不像传统的螺纹配件,在拧紧时需要额外的工具间隙。
WEO插入式接头
快速连接
WEO的设计具有创新的即插即用功能,使产品的外半部和内半部快速且有质量保证。 唯一需要的工具是在断开连接时卸下组件挡块,这可以使用螺丝刀或类似工具完成。 卸下装配限位器后,您只需将外螺纹接头完全推入,然后将其从内螺纹部件中拔出即可。
如何连接和断开WEO插件
- 公接头和母接头相连只需插入即可。
- 公接头牢固锁定独特WEO锁钩。
- 用螺丝刀拆下装配挡块。
- 将公接头完全推入,然后用力拉出。
WEO螺纹接头 – 全球开放标准
通过将外螺纹部分(螺纹接头)作为一个开放的标准进行发布,CEJN看到了一个未来,由于更多的制造商和更短的分销链,WEO在全球范围内更容易获得。
目前,CEJN已向希望在螺纹接头制造过程中获得支持的客户提供合作。只需注册并同意遵守CEJN规范。成为WEO接头制造商将会是简单方便的
与创建开放标准一样,这通常是为了保护WEO的声誉,并确保最终用户获得互换性,高质量,性能和安全性。 CEJN服务将包括图纸和工艺参数等规范,以达到规定的性能和质量水平。 如果对这些参数进行了更改,CEJN将更新注册的制造商。
