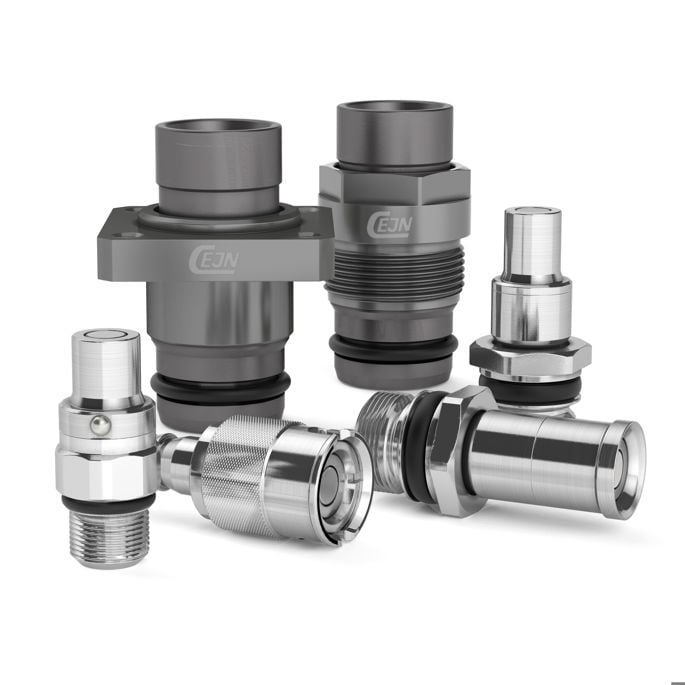

Zaślepka wtykowa złącza automatycznego

Chłodzenie cieczą Flat Face Blind-Mate Niekapanie Stal nierdzewna

Bezwyciekowe złącza automatyczne do niskiego ciśnienia roboczego

Dane techniczne

Nominalna średnica przepływu 3.0 - 19.0 mm (0.1 - 0.7")
Max. ciśnienie pracy 10 - 20 bar (145 - 290 PSI)
Min. ciśnienie rozrywania 40 - 80 bar (580 - 1160 PSI)
Materiał szybkozłącza Stal nierdzewna AISI 316L, Stop aluminiowy z obróbką powierzchniową, Mosiądz niklowany

Bezwyciekowe złącza pasowane na ślepo do zarządzania termicznego

DLC jest specjalnie zaprojektowanym produktem do chłodzenia cieczą, używanym w przemysłowych systemach zarządzania termicznego. Produkt przeznaczony jest dla centrów danych, elektroniki energetycznej, wyposażenia radiofonii cyfrowej/telekomunikacyjnego, sprzętu medycznego i radarów.

Stworzone do bezpośredniego chłodzenia cieczą

Złącze DLC zostało zaprojektowane pod kątem zastosowań zarządzania termicznego, które wymagają zoptymalizowanego produktu dla łączenia i rozłączania bez przecieków. Uszczelki pozostają nienaruszone podczas łączenia i rozłączania pod ciśnieniem w zakresie temperatur od -40° do +80° Celsjusza (-40° do 176° Fahrenheita).




Większa wydajność dzięki specjalnej mieszance NBR

Uszczelka ze specjalnej mieszanki NBR, w połączeniu z unikalną konstrukcją produktu, zabezpiecza uszczelniane elementy przed uszkodzeniem, co w innych przypadkach jest typowym problemem w standardowym rozwiązaniu. Możliwe jest również łączenie i rozłączanie pod ciśnieniem o wartości do 10 bar.




Brak przecieków i samoczynne osiowanie

Produkt posiada funkcję samoczynnego osiowania, aby umożliwić połączenia ślepe, gdzie możliwa jest kombinacja wersji gwintu i panelu. Unikalna konstrukcja zabezpiecza uszczelkę przed uszkodzeniem podczas łączenia/rozłączania pod ciśnieniem, gwarantując szczelne połączenie.




Porównaj nasze różne serie szybkozłączek do chłodzenia cieczą do rozwiązań kontroli termicznej, aby znaleźć szybkozłącze pasujące do Twoich potrzeb.


  SERIA ULTRAFLOW
Wytrzymałe i lekkie szybkozłącza
z suchym odcięciem
SERIA NON-DRIP
Kompaktowe szybkozłącza z
suchym odcięciem


SERIA FULL-FLOW
Bezzaworowe szybkozłącza z
nieograniczonym przepływem



SERIA BLIND-MATE
Szybkozłącza z suchym odcięciem do montażu w stelażach


  Odkryj serię ultraFLOW Odkryj serię Discover Non-drip Odkryj serię Full-Flow Odkryj serię Blind-Mate


Najważniejsze właściwości Sucho odcinane
Szybsze wyłączenie zaworu
Niski spadek ciśnienia
Sucho odcinane
Kompaktowa konstrukcja
Obsługa jednorącz
Dostępność z kodowaniem
kolorami
Kompaktowa konstrukcja
Nieograniczony przepływ
Sucho odcinane
Samoczynne osiowanie
Automatyczne łączenie

Suche odcięcie -

Natężenie przepływu ●●●●○ ●●●○○ ●●●●● ●●●●○

Kompaktowe rozmiary ●●●○○ ●●●●○ ●●●●● ●●●●○

Wysoka trwałość ●●●●● ●●●●○ ●●●●● ●●●●○

Materiał Aluminium anodowane na
twardo
Inne materiały dostępne na
życzenie
Mosiądz niklowany
Stal nierdzewna
Mosiądz niklowany
Stal nierdzewna
Aluminium zabezpieczone
powierzchniowo
Mosiądz niklowany
Stal nierdzewna

Dostępne akcesoria - Zaślepki przeciwpyłowe, adaptery,
kodowanie, blokada bezpieczeństwa
Adaptery Adaptery

Przykładowe zastosowania Centra danych, energoelektronika,
transport, obrazowanie
medyczne, przemysł,
energia odnawialna, urządzenia
transmisyjne, sprzęt
radarowy
Centra danych, energoelektronika,
transport, obrazowanie
medyczne, przemysł,
energia odnawialna, urządzenia
transmisyjne, transfer
cieczy, transfer chemiczny
Energoelektronika, energia
odnawialna
Centra danych, energoelektronika,
obrazowanie medyczne,
elektryczne pojazdy
przemysłowe, energia odnawialna,
sprzęt radarowy
