Blind-mate coupling secures cooling of transmitter
Televize je součástí našeho každodenního života. Aby byl obraz přenesen na obrazovku televizoru, informace procházejí několika stanicemi, přičemž jednou z nich je vysílač. Vysílač vysílá elektromagnetický signál do televizních přijímačů. Naše řada Non-Drip bezodkapových spojek hraje velmi důležitou roli u jednoho z našich zákazníků. Spojka zajišťuje chlazení zesilovače a tím zaručuje jeho funkčnost.
Používá-li se k chlazení zesilovače voda, protéká kolem jemné elektroniky, a proto je jedním z hlavních požadavků zákazníků funkce bez úniků. Nikdo si nepřeje pocítit důsledky netěsného spojení. Jeden z našich zákazníků vyvíjí a vyrábí vysílače určené k vysílání analogového nebo digitálního rozhlasového a televizního signálu. Dodáváme mu bezodkapové spojky z nerez oceli řady 577.
Spojka vytváří spojení s modulem zesilovače

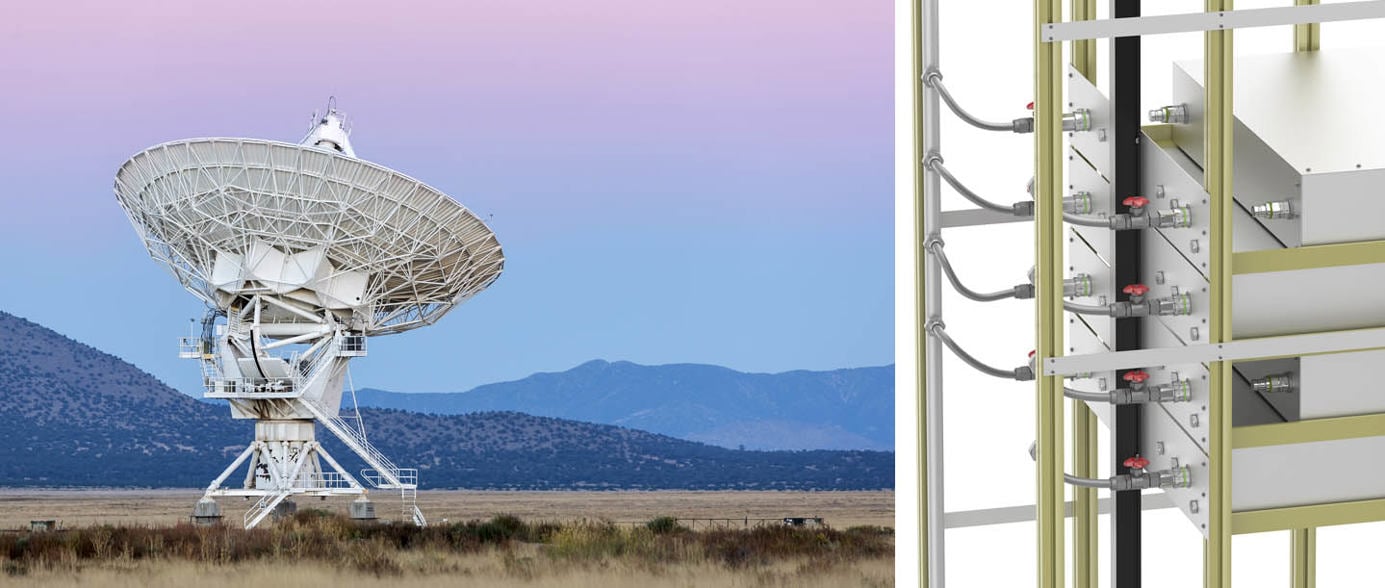

Jako součást elektrických systémů je každá skříň vysílače tvořena několika moduly: budiči, výkonovými zesilovači a řídicími jednotkami. Zesilovač se zahřívá na opravdu vysoké teploty a je nutné jej chladit. V tu chvíli vstupuje do hry naše bezodkapová spojka Non-Drip 577: instaluje se na zadní straně výkonového zesilovače. Když se moduly vloží do skříně, spojka se napojí na vsuvku instalovanou na zadní straně.
Funkce spojení naslepo
Funkce spojení naslepo zaručuje bezpečné spojení a rozpojení bez úniků. Během provozu je kapalinový chladicí systém řízen z řídicí jednotky. Každý modul je tvořen dvěma komponenty rychlospojky – jednou vstupní na studenou vodu a jednou výstupní k rozptýlení teplé vody po průchodu systémem.Systém pracuje při tlaku asi 5 barů a má s uzavíracím zařízením na obou koncích průtok Kv 2,11 (Cv 2,44).
Ochrana citlivé elektroniky
Zákazník je s výkonem nové generace vysoce účinných, kapalinou chlazených vysílačů velmi spokojen.Přestože jsou naše spojky jen malou částí systému, hrají zásadní roli. Řada Non-Drip zvládá dlouhodobé spojení a svou těsností při rozpojení prokázala ochranu citlivé elektroniky ve výkonových zesilovačích.
