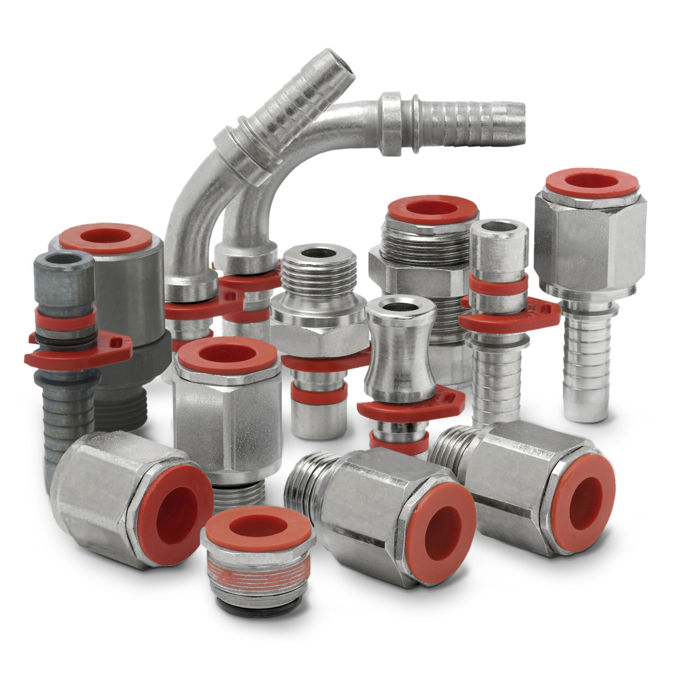

WEO 即插式接头

液压直插式快接

技术参数

母接头材质 钢(锌钝化,锌镍合金)
公接头材质 钢(锌钝化,锌镍合金)

创新的问题解决者

WEO插件将在空间,时间和成本方面改善您的设计方案。 使用WEO插件-创新的问题解决器,避免泄漏和软管过早失效。





只需插入!-WEO插件系统

WEO配件是CEJN提供的智能插件解决方案,可提供大多数问题的解决功能并节省成本。 它是一种自动对准的插入式接头,无需其他工具即可快速安全地组装液压软管套件。 WEO阀芯用于完全集成的紧凑型设计,我们的增强型二合一WEO插入式旋转阀用于在全工作压力下旋转的应用。

WEO Plug-In - The Innovative Problem Solver(WEO插件-创新的问题解决器) load movie
WEO Plug-In - The Innovative Problem Solver(WEO插件-创新的问题解决器)











WEO插件连接器

与现有集成块设计一起使用的紧密的连接器解决方案。WEO插入式连接器提供多种螺纹或管接头,以替换您当前的螺纹接头。软管安装不需要任何工具。





WEO插入式墨盒

WEO墨盒是为紧密的系统集成而制造的精致组件。 随着WEO墨盒完全集成到组件设计中,它将为更紧密的设计开辟新的机遇。

由于不需要适配器,因此降低了成本,同时消除了一个潜在的泄漏点。 减少最终设计的占地面积,并节省大量成本。





WEO插件旋转

WEO旋转接头是加压移动和旋转液压软管应用的理想解决方案。 WEO Plug-In旋转头可在满负荷工作的情况下旋转360°,并包括滚珠和滑动轴承,可承受液压和扭转力,从而显着提高产品的使用寿命。 WEO旋转接头既是旋转接头又是插件接头,并且与WEO插件的基本版本一样小而灵活,与常规的旋转接头解决方案相比,它在尺寸和重量上均具有优势。





WEO插入式接头

快速连接
WEO的设计具有创新的即插即用功能,使产品的外半部和内半部快速且有质量保证。 唯一需要的工具是在断开连接时卸下组件挡块,这可以使用螺丝刀或类似工具完成。 卸下装配限位器后,您只需将外螺纹接头完全推入,然后将其从内螺纹部件中拔出即可。







螺纹接头与WEO插件

小于或大于扭矩

扭矩值是基于计算和全面测试得出的,要在装配线上正确地获得这些值需要精度。 人员需要受过良好的培训,具有经过校准的工具,并且必须能够接触到要装配的部件,而这些组件通常很难够到并拧紧。 所有这些通常会导致在组装过程中扭矩过大或不足。 结果是在最终测试期间或以后将产品交付给客户时泄漏。 这导致昂贵的返工和索赔。 只需插入,即可使用WEO解决所有这些问题。

扭矩产生的内在张力

在螺纹接头上施加扭矩时,软管内嵌张力的风险很大。 由于张紧的软管在操作过程中会受到压力脉冲,软管运动甚至旋转的影响,因此此类软管的使用寿命会大大缩短,从而导致过早失效和泄漏。 软管过早失效经常会导致保修索赔,而且成本可能很高。 借助自对准WEO插件,可以解决此类软管和泄漏问题,而使用WEO旋转接头,则完全不会出现软管极端运动和在压力下完全旋转的问题。







插入式连接器 - 用于快速安全地组装

重点关注操作员安全和质量保证

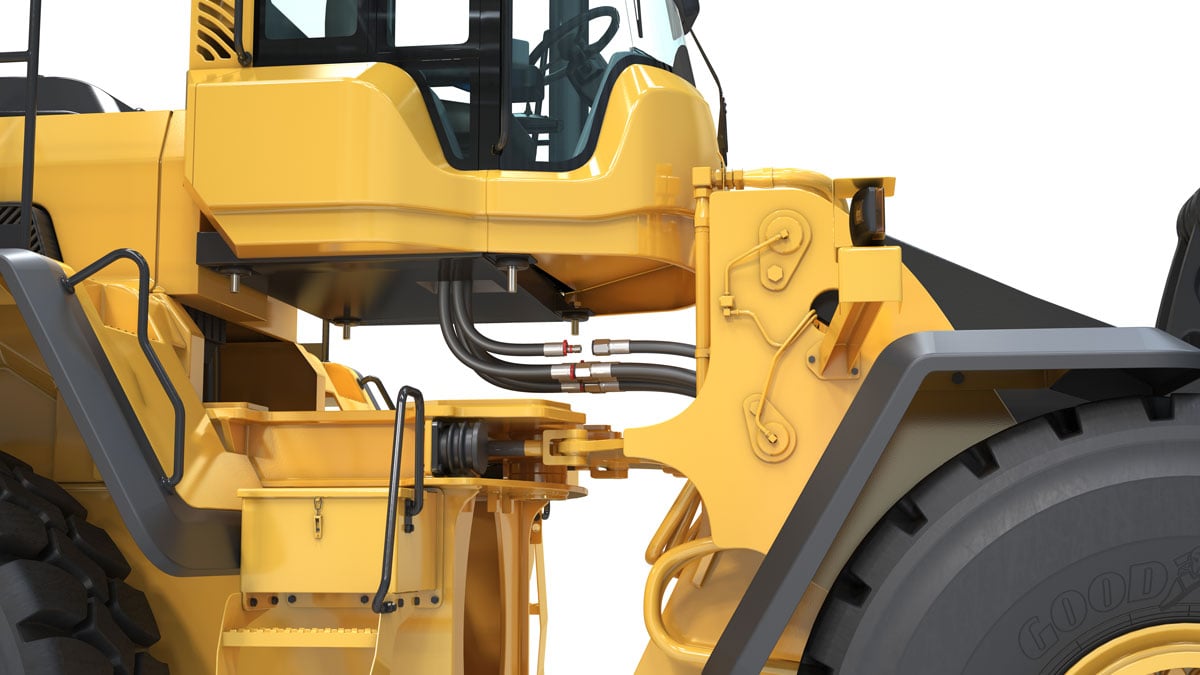

在底盘和驾驶室之间的狭窄空间中,操作员需要将软管悬吊在头顶上方的沉重驾驶室中进行软管连接-这是很危险的情况。 螺纹连接配件的用户会面临获得正确扭矩的挑战。 想象一下执行此任务,根本没有适用工具的空间。 在许多情况下,这会导致接头泄漏和软管中嵌入的张力,进而导致泄漏。 使用WEO,您只需插入即可以快速工作并避免泄漏问题。

  • 省时间
    您要做的就是插入,这意味着可以大大减少组装时间。
  • 健康和安全
    在密闭空间内没有扭矩过程,可能会造成人身伤害。 得益于快速的组装过程,可减少曝光。 良好的人体工程学设计–您只需插入,即可避免可能会导致疲劳的尴尬姿势。
  • 最小泄漏
    使用WEO,无需扭矩过程,并且避免了泄漏问题-只需插入即可。
  • 延长软管寿命
    使用我们的自动对准WEO,软管使用寿命更长。没有嵌入的张力来磨损它们。

使用WEO插件的简单性

  1. 只需通过简单的插入,螺纹接头与连接器即可连接。
  2. 接头通过独特的WEO锁钩牢牢锁定。
  3. 用螺丝刀拆下装配止动块。
  4. 将接头完全推入,然后用力拉出。







WEO插入式墨盒 - 用于集成且紧密的设计

我们一直在寻找更明智的解决方案。WEO阀芯具有较小的空间要求,可让设计人员设计新的紧凑型液压系统。当将此紧凑型墨盒整合到您的设计中时,您可以通过减少端口之间的空间来减少最终设计的占地面积。这意味着所需材料更少,成本更低。同样,由于我们的配件只是插上,您不必担心手动工具的间隙,这与传统的螺丝配件不同,传统的螺丝配件在拧紧时需要额外的工具间隙。



较少泄漏
没有扭矩,没有泄漏-只需插入即可。

更紧凑
通过将WEO墨盒集成到您的设计中,由于其紧凑的尺寸,您可以得到更小的占地面积。另外,在软管组装过程中不需要其他工具。

省时间
您要做的就是插入,这意味着可以大大减少组装时间。

延长软管寿命
使用我们的自动对准WEO,软管使用寿命更长。没有内在的张力来磨损它们。

健康和安全
在密闭空间内没有扭矩过程,可能会造成人身伤害。良好的人体工程学设计–您只需插上,即可避免可能会导致疲劳的尴尬姿势。







插入式旋转 – 适用于旋转应用

延长软管寿命
使用我们的自动对准WEO,软管使用寿命更长。没有嵌入的张力来磨损它们。

省时间
您要做的就是插入,这意味着可以大大减少组装时间。

健康和安全
在密闭空间内没有扭矩过程,可能会造成人身伤害。 得益于快速的组装过程,可减少曝光。 良好的人体工程学设计–您只需插入,即可避免可能会导致疲劳的尴尬姿势。

最小泄漏
WEO Plug-In 旋转消除了拧松和软管内嵌张力的问题,并且可以应对软管的剧烈运动和旋转。

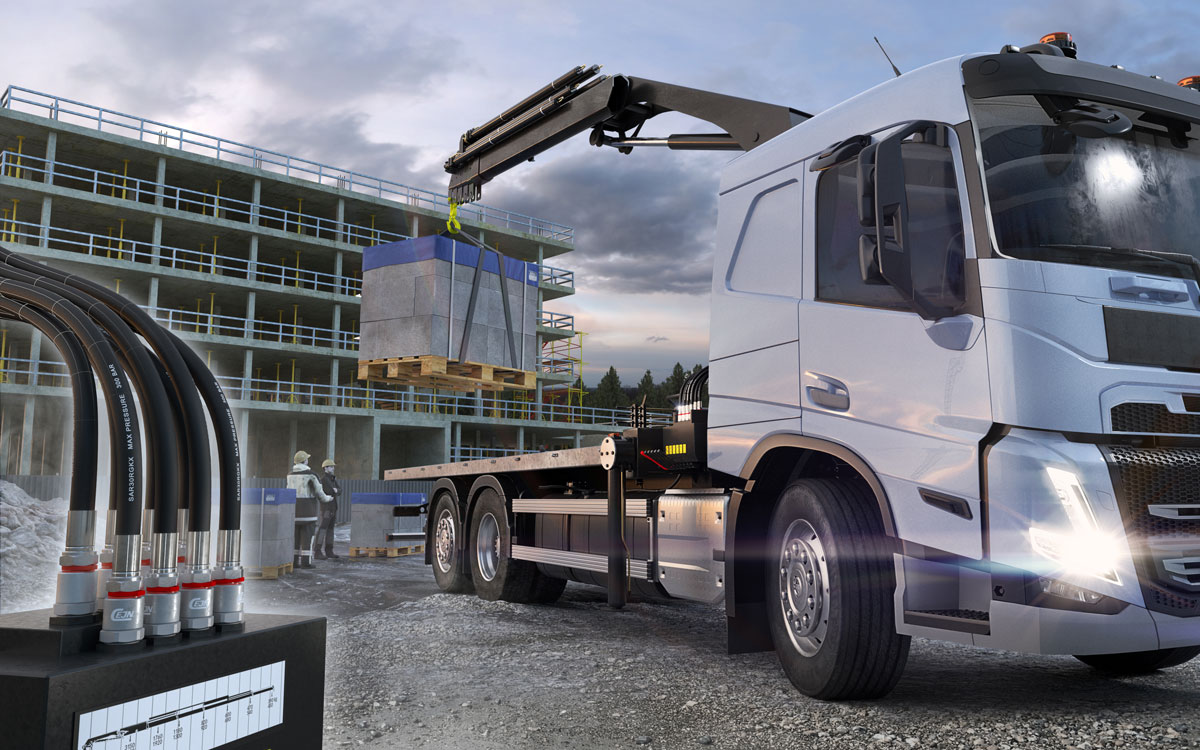

当将其用于具有软管旋转运动的应用时, 解决方案可以是WEO旋转。 车载式起重机会导致阀块上的软管扭曲和旋转,从而导致其磨损。 使用WEO旋转接头时,软管可以自由移动并自动对准,在完全工作压力下可以360度旋转。 结果是更长的软管使用寿命和更少的索赔。







使用WEO降低总体成本

在绘图板上
设计师可以使用我们的小型灵活的WEO解决方案来创建更紧凑,更智能的设计。 减少尺寸和成本的设计。

在装配线上
如果您正在努力提高装配线的效率,那么您首先会意识到节省的时间。 加上消除了犯错误的可能性。 通过简单的插件,无需复杂的扭矩计算即可实现连接。 您通常还需要将扭矩扳手安装在无法施加扭矩的狭窄空间中。 借助WEO,这项工作可以快速便捷的完成。 由于WEO是Poka-yoke解决方案,因此可以减少最终测试的时间。

机器所有者
作为配备WEO的计算机的所有者,您将节省时间和金钱。 通过简化的拆卸,可以减少因旋转而破裂的扭曲软管的情况,并可以节省大量时间。







WEO螺纹接头 – 全球开放标准

通过将外螺纹部分(螺纹接头)作为一个开放的标准进行发布,CEJN看到了一个未来,由于更多的制造商和更短的分销链,WEO在全球范围内更容易获得。

目前,CEJN已向希望在螺纹接头制造过程中获得支持的客户提供合作。只需注册并同意遵守CEJN规范。成为WEO接头制造商将会是简单方便的

与创建开放标准一样,这通常是为了保护WEO的声誉,并确保最终用户获得互换性,高质量,性能和安全性。 CEJN服务将包括图纸和工艺参数等规范,以达到规定的性能和质量水平。 如果对这些参数进行了更改,CEJN将更新注册的制造商。

插入WEO-成为WEO接头制造商

使用手册和资料手册

清洁无泄漏系统

清洁无泄漏系统

说明视频

How to connect the WEO Plug-in load movie
How to connect the WEO Plug-in
