Rychlospojky pro ultra vysoký tlak

Bezpečnostní zámek Nerezová ocel Bezpečnostní výrobek Napínání šroubů

Rychlospojky pro ultra vysokotlakou hydrauliku

Technické údaje

Jmenovitý průtočný průměr 2.5, 4.5 mm
Max. pracovní tlak 100 - 400 MPa
Materiál spojky AISI 316, kalená nerez ocel, Kalená ocel povlakovaná chromanem zinečnatým, Kalená ocel s černou povrchovou úpravou, Kalená ocel, zinek-nikl, zinek-železo, Tvrzená, zinkem pochromovaná plátovaná ocel

Globální standard pro ultra vysokotlaké spojky

Na vysokotlaké hydraulické spojky a vsuvky CEJN se spoléhá celý svět – zajišťují plavbu lodí, otáčení větrných turbín, vrtání podmořských výzkumných zařízení a mnoho dalších hydraulických aplikací na ultra vysoký tlak. Jedná se o originální konstrukční provedení CEJN, které se stalo globálním standardem.

Všechny vysokotlaké hydraulické spojky a vsuvky od firmy CEJN jsou navrženy s bezodkapovým rozhraním, aby se minimalizovalo rozlití kapalin a uzavření vzduchu při spojení a rozpojení. Protiprachové krytky jsou standardním prvkem na ochranu hydraulických systémů před nečistotami.

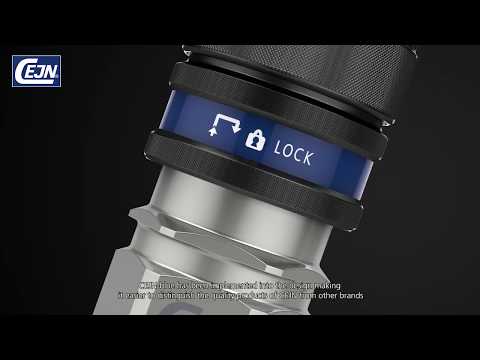

The Next Generation - Key Features load movie
The Next Generation - Key Features


Hose configurator for ultra high-pressure hose kits with end connections, quick couplings and nipples

Nakonfigurujte a objednejte hydraulické hadice

Sestavy hydraulických hadic lze nakonfigurovat a objednat pomocí snadno použitelného konfigurátoru hadic pro sady ultra vysokotlakých hydraulických hadic. S konfigurátorem můžete snadno specifikovat hadicové fitinky, hydraulické rychlospojky, vsuvky a příslušenství podle vašich specifikací.

Konfigurovat vysokotlakou hadicovou sadu




Bezpečnostní aretace pro ještě větší míru bezpečnosti

Bezpečnostní kroužek s rychlou a jednoduchou obsluhou zajišťuje ještě větší míru bezpečnosti spojení. Na šroubované bezpečnostní kroužky uživatel nahlíží jako na něco, co zabírá čas, takže zůstávají nevyužívány. Díky bezpečnostní aretaci rychlospojek s ultra-vysokým tlakem od společnosti CEJN je nebezpečí nechtěného odpojení prakticky nulové, protože po krátkém otočením bajonetovým kroužkem je hydraulický spoj chráněn před nechtěným odpojením.




Výstražný kroužek pro bezpečné spojení

Ultra vysokotlaké rychlospojky CEJN mají na přední straně nainstalovaný „výstražný kroužek“, který jasně ukazuje, zda je spojení bezpečné. Je-li stále viditelný červený kroužek, spojení není úplné a při zvyšování tlaku v systému může vsuvka náhle vystřelit ze spojky pod tlakem.




Kovové těsnění CEJN (CMS)

Kovové těsnění CEJN je optimální a doporučená metoda těsnění vyvinutá pro bezpečné a spolehlivé utěsnění i při extrémně vysokých tlacích. Díky menšímu průměru a poloze CMS je namáhání udržováno na minimu. V nepravděpodobném případě úniku se tlak oleje rozptýlí uvnitř spojky bez nebezpečí pro obsluhu.




Bezpečnost a znalosti od roku 1955

Společnost CEJN se od prvního dne zaměřuje na navrhování bezpečných a spolehlivých výrobků. Dnes máme hydraulické rychlospojky až do 4000 bar/400 MPa. Tím se stáváme světovými lídry a znamená to odpovědný závazek k vývoji, jemuž je společnost CEJN hluboce zasvěcena.




Střediska High-Pressure Center firmy CEJN

Střediska High-Pressure Center firmy CEJN se nacházejí po celém světě, aby byla blíže našim trhům, a zaměstnávají certifikované odborníky na aplikace. Každé středisko je vybaveno zařízením pro krimpování hadic, v němž se sestavují vysokotlaké hadicové sady podle objednávky zákazníků. Každá sada je před dodávkou zkontrolována a proměřena z hlediska bezpečnosti a výkonu, aby se zabránilo riziku selhání.




Nikdy nepodceňujte nebezpečí práce s ultra vysokotlakou hydraulikou


Mögliche Gefahren bei der Arbeit mit Hochdruck-Hydraulik load movie
Mögliche Gefahren bei der Arbeit mit Hochdruck-Hydraulik


Tak pracujete bezpečně s vysokotlakovou hydraulikou



Stáhnout bezpečnostní směrnice
