판금 경화용 멀티 플레이트

Customized solutions

판금 경화를 위한 멀티 플레이트 솔루션으로, 교차 연결의 위험을 방지하며, 유압, 냉각수, 압축 에어 등 5가지 종류의 신속한 연결을 통해 판금과 도구를 자동 연결합니다.

기술정보

사용 가능 유체 유압류, 용수, 압축공기
Features 가이딩 핀, 부력 설계

다중연결과 실수 방지장치(Poka-Yoke)

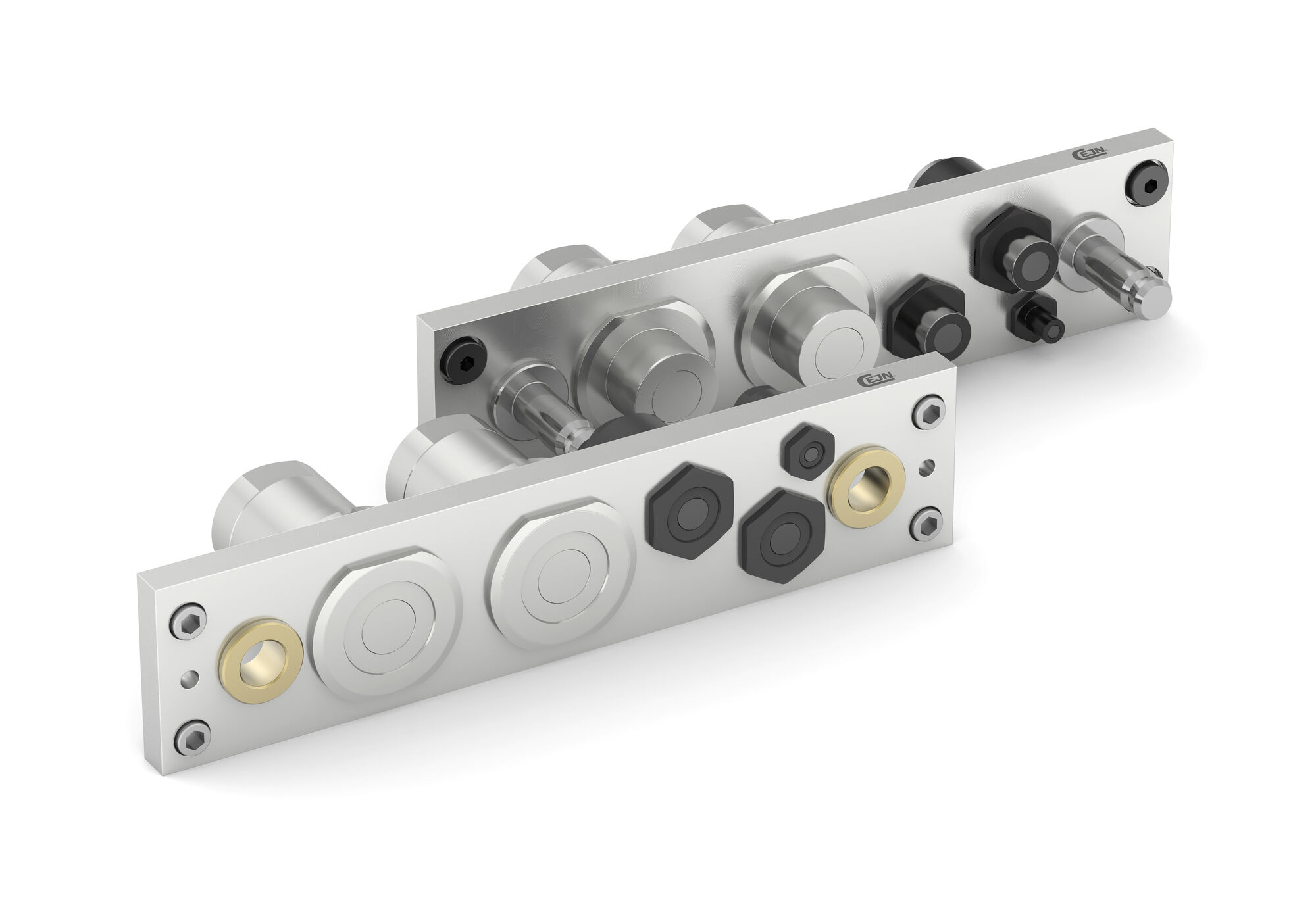

CEJN에서 제조된 프레스 플레이트는 하드닝 시설에서 프레스와 툴을 용이하게 연결시킬 수 있도록 특별하게 설계되었습니다. 멀티-플레이트 도입 이전에는, 작업자가 일일이 카플링을 손으로 연결하기 때문에 시간이 소모되었습니다. 하지만 CEJN의 새로운 멀티-플레이트는 유압, 냉각수, 에어라인을 포함하는 5개의 라인을 자동으로 연결시켜 시간과 비용을 절약할 수 있고, 교차연결 위험을 방지합니다. 플레이트는 나사산이 있는 홀을 가지고 있어 플로팅 장착이 가능하며 이 플로팅 디자인으로 인해 오정렬을 보안하여 완벽하게 연결이 가능합니다. 이것이 바로 실수 방지장치(Poka-Yoke)입니다.

재질

심각한 부식의 염려가 없는 환경이기 때문에 플레이트는 일반 스틸재질로 제조되며 플레이트에 장착되는 퀵 카플링은 CEJN의 오토-카플링입니다. 플레이트의 위치를 잡아주는 가이드 핀은 자동윤활 기능으로 유지보수가 필요 없습니다.

내구성 및 제작 소요기간

이 플레이트 제품은 뛰어난 내구성을 지녀 7년 가량의 오랜 사용 수명을 보장합니다. 요청을 받은 후 공급까지 걸리는 기간은 3개월입니다.
