Smartflow, raccord dry break

Les raccords dry-break Smartflow visent à faciliter le transfert sûr, efficace et respectueux de l’environnement des fluides critiques et agressifs. Des connexions et déconnexions sans déversement avec un minimum de pièces et aucune vanne supplémentaire requise, permettent d'économiser du temps et de l’argent.

Données techniques

Pression de service max (bar)	25 bar
Matière	Acier inoxydable, Aluminium

Raccords Smartflow - Connexion et déconnexion

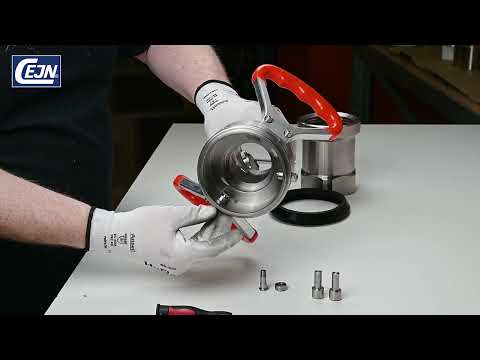

Detailed view of the Smartflow 2" dry break coupling

Efficacité et fiabilité pour les applications fluides

Les coupleurs Smartflow répondent aux défis et apportent des solutions dans de nombreuses industries dans le monde entier : pétrole et gaz, chimie, agroalimentaire, transport routier et ferroviaire, marine et aviation.

Les exemples d’application courants incluent la distribution Adblue, les camions-citernes routiers et ferroviaires, les applications offshore, le soutage maritime et le remplissage IBC. Ces raccords sont utilisés partout où les déversements doivent être minimisés, ou l’efficacité du transfert de fluide maximisée.

Tous les raccords Smartflow, quelle que soit leur taille ou leur matériau, sont soumis à une pression de travail de 25 bars avec le facteur de sécurité 5x requis.

Cette caractérique unique à l’industrie et permet aux clients de choisir un raccord en aluminium Smartflow pour remplacer une version en acier inoxydable de la concurrence, une option plus légère et moins coûteuse.

Conformément aux spécifications TEAM SPEC et STANAG 3756, les raccords dry-break Smartflow sont interchangeables avec ceux d’autres fabricants de l’industrie.

De plus, les coupleurs Smartflow sont fournis avec différentes options de joints toriques, y compris des joints toriques approuvés par la FDA, pour répondre aux normes strictes de sécurité et d’hygiène requises pour une utilisation dans la production alimentaire.

4 raisons de choisir Smartflow

Sans déversement

Il n'y a pas de pertes de fluides

Performances
Débit élevé et faibles pertres de charges

Connectable et déconnectable sous pression

Il n'y a pas besoin d'arrêter le système pour le déconnecter.

Connexion rapide

Une rotation de 120° suffit pour connecter le raccord

Connecter et déconnecter en 4 étapes simples

Les coupleurs utilisent un simple système de clapet intégré, qui s’active lorsque l’unité femelle (tuyau) est connectée à l’unité mâle (réservoir).

Le raccord femelle s’adapte facilement sur l’adaptateur mâle, il tourne dans le sens des aiguilles d’une montre (1/3 de tour) et se verrouille en place - ouvrant les boutons-pression intégrés dans les deux moitiés et libérant le flux. Le tourner dans le sens inverse des aiguilles d’une montre déverrouillera les raccords et coupera instantanément le flux avec (très, très proche de) zéro déversement.

load movie

Raccords Smartflow - Connexion et déconnexion

La conception intelligente facilite la connexion
