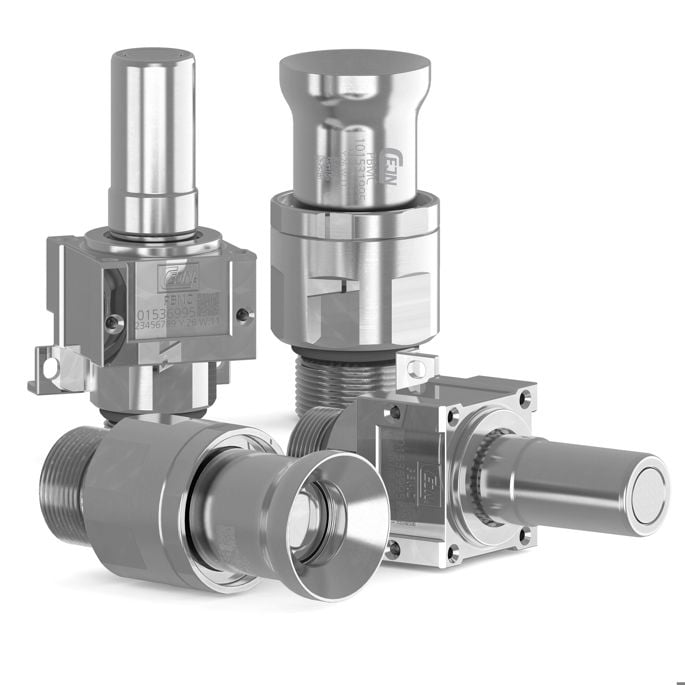

PBMC 카플링
피보팅 블라인드 메이트 카플링(PBMC)은 데이터 센터 액체냉각 시스템 위한 개방형 표준 블라인드 메이트 솔루션으로, Open Compute Project(OCP)에서 개발된 퀵 카플링입니다. 높은 반경 방향 및 각도 오정렬을 처리하도록 설계되어, 압력이 가해지는 상황에서도 안정적인 자동 정렬을 보장함으로써 신속하고 정확하게 누유없는 연결 및 분리가 가능합니다. 소켓은 랙이나 매니폴드에 견고하게 고정되며, 플러그는 연결 시 자동으로 정렬됩니다. 견고한 구조와 높은 유량 용량을 갖춘 PBMC는 까다로운 액체 냉각 환경에서도 안정적인 성능을 제공합니다.
기술정보
| 정격 유량 지름 | 12 mm |
| 최대 사용압력 (bar) | 5.171 bar |
| 주요 재료 | 스테인리스강 |
데이터 센터를 위한 고유량 블라인드 메이트 연결
데이터 센터 프로세서의 발열 점점 더 높아짐에 따라 액체 냉각 시스템은 안정적인 열 성능을 유지하기 위해 더 큰 유량을 필요로 합니다. 기존 블라인드 메이트 카플링은 유량이 제한적이거나 서버랙 후면부 작동에 의존해야 하는 구조적 한계가 있어, 설치가 복잡해지고 시스템 구축 시 정렬 문제가 발생했습니다.
피보팅 블라인드 메이트 커플링(PBMC)은 고정형 방식으로 설치되어 높은 유량 성능을 구현함으로서 이런 문제를 해결했습니다. 불필요한 후면 움직임이 사라지는 동시에 안정적인 결합에 필요한 각도 및 반경 방향의 유연성을 제공합니다. PBMC는 안정성과 유지보수 용이함을 유지하면서 최근 냉각 시스템이 필요로하는 견고함과 설치 친화적성을 가진 카플링입니다.
특징
-
높은 유량
PBMC는 최신 액체 냉각 시스템에 필요한 높은 유량을 제공하여 워크로드가 많을때도 효과적으로 열을 제어합니다. -
신뢰할 수 있는 블라인드 메이트 기능
각도 및 방사형 오정렬에 대한 높은 허용 오차 범위로 좁거나 복잡한 서버 및 매니폴드에도 매끄럽게 반복적인 블라인드 메이트 연결이 가능합니다. -
고정형 설치 방식
고정식 백엔드 설계로 불필요한 후방 움직임을 최소화하여 기계적 복잡성을 줄이고 설치를 간소화합니다.
-
압력이 흐를때도 작동하는 셀프 센터링
PBMC의 자동 정렬 인터페이스는 카플링을 올바른 위치로 자동 정렬합니다. 압력이 있는 상황에서도 정확한 정렬과 안전한 결합을 유지합니다. -
더블 O-링 씰로 이중 누유 방지
더블 씰은 이중 안전장치로 추가적인 누유 방지 기능과 함께 장시간 사용 중에도 연결부위의 결합을 단단하게 하여 무결성을 한층 더 강화합니다.
호스/튜브 선택 옵션을 넓혀주는 고정형 설치 설계
CEJN - Open Compute Project (OCP) 솔루션 개발 참여
CEJN은 Open Compute Project (OCP)의 멤버로서 OCP 액체 냉각 표준 카플링 개발에 직접 참여하고 있습니다. CEJN 퀵 카플링은 OCP 표준을 충족하도록 설계되어 완벽한 호환성, 안전성 및 최적의 성능을 보장합니다. 모든 CEJN OCP 솔루션은 자체 개발 및 생산되므로 품질, 신뢰성부터 배송까지 직접 관리 됩니다.
UQD / UQDB - 다른 제조업체와 협업 및 테스트 참여
BMQC - 안정적이고 완벽하게 호환되는 카플링 개발 지원과 테스트 참여
LQC - Meta에서 착수한 표준 공동 개발과 설계, 테스트 및 생산에 기여
PBMC - 안정적이고 완벽하게 호환되는 카플링 개발 지원과 테스트 참여

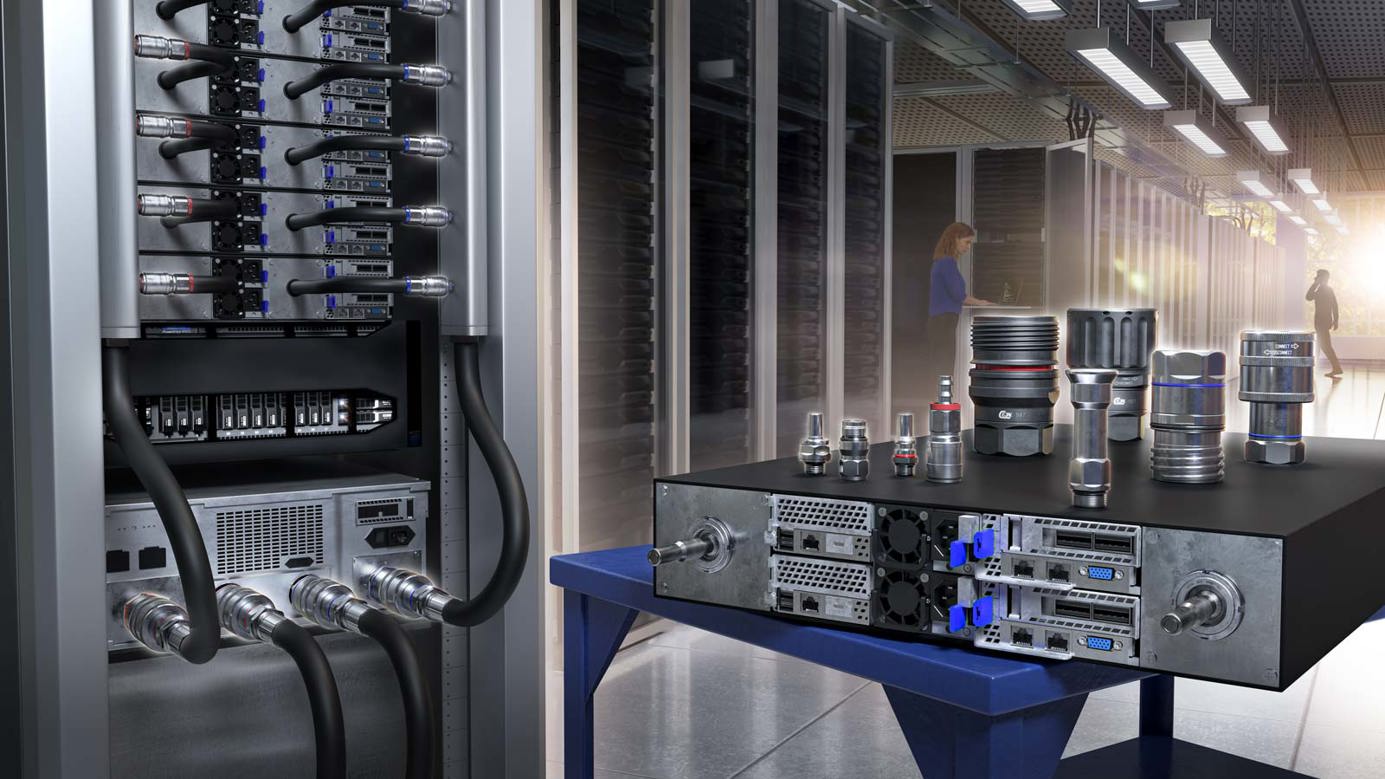

액체 냉각 호스 및 카플링 종합 공급업체
CEJN은 직접 액체 냉각(DLC), 냉각 및 분배 장치(CDU), 액침 냉각 등 액체 냉각을 위한 다양한 호스 및 카플링 솔루션을 제공합니다. 품질과 신뢰성을 보장하기 위해 테스트 및 검증을 거친 제품을 제공하며, 신중한 검토 과정을 통해 부품의 호환성과 시스템 내 안정적인 성능을 확인합니다.
