케이베츠의 해상풍력 그립퍼 해상실증에 사용된 CEJN 유압 호스키트

해상 풍력은 육지의 풍력발전기를 먼 바다로 옮겨, 바다에서 부는 바람을 이용해 전기를 얻는 방식을 말합니다. CEJN의 해상풍력 파트너사 케이베츠는 국내 해상풍력발전 구조물의 설치 및 해체 공사와 더불어 관련 기술을 개발하는 R&D 수행을 전문으로 하고 있습니다.

해상풍력발전기의 하부구조물 품질을 올리는 그립퍼(Gripper)

바다 위에 지어지는 해상풍력발전기는 해수, 강한 바람, 파고 등의 거칠고 변수가 많은 환경과 강한 진동을 견뎌야 하기 때문에 하부구조물을 단단하게 세우는 것이 중요합니다. 해상풍력발전 하부구조물 설치 방법 중 프리파일링(pre-piling) 공법이 부각되고 있습니다. 프리파일링 공법은 기초와 하부구조물 연결부 시공이 품질을 좌우되는데, 이를 위해 그립퍼(Gripper)가 필수적으로 사용됩니다.

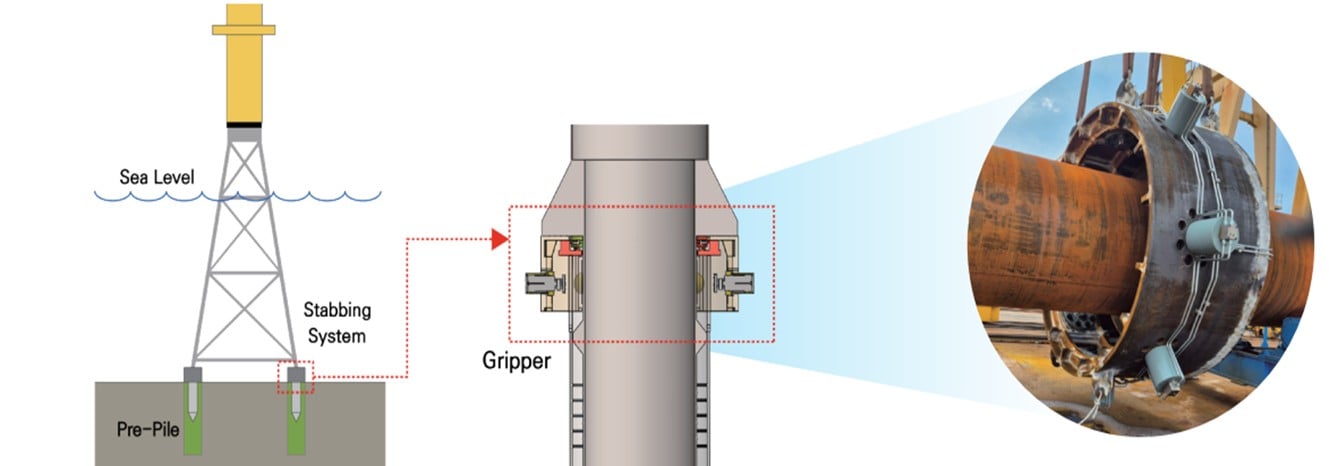

해상풍력발전의 프리파일링 공법의 하부구조물 시공 품질을 높여주는 그립퍼

그립퍼는 가혹한 환경조건 하에서도 하부구조물의 구조안전성을 확보할 수 있는 기술로, 하부구조물과 파일 사이의 그라우팅 연결부를 임시 결속하여, 그라우트(grout) 강도가 발현되기 전까지 환경 외력에 의해 발생할 수 있는 연결부 품질 저하를 방지하는 장치입니다.

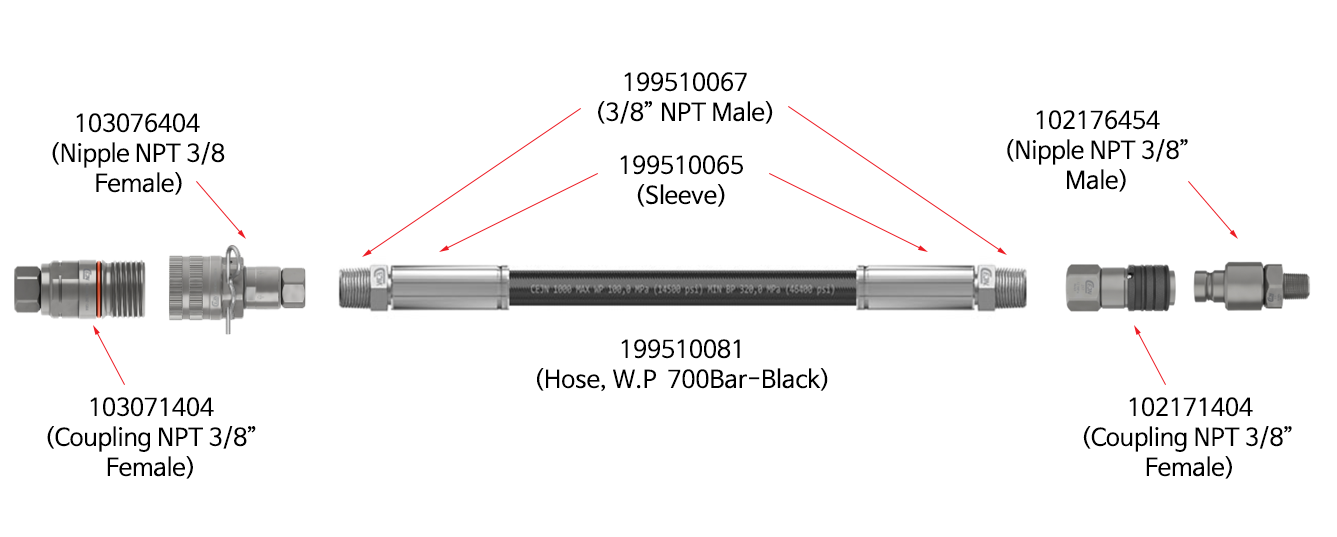

그립퍼의 정밀 제어를 위한 초고압 호스키트

국내의 다양한 해상풍력 현장 프로젝트에 참여하고 있는 케이베츠는 글로벌 수준의 자체개발 그립퍼를 제조하고 있습니다. 케이베츠의 류재용 박사는 "유압으로 정밀 제어를 하는 그립퍼는 유압호스 연결, 설치 이후 누유나 압력 변화가 발생하게 된다면 성능 저하로 이어져 공사 품질을 보장할 수 없게 됩니다. CEJN 초고압 호스키트와 카플링은 높은 압력과 혹독한 작업환경에서도 잘 견디며, 높은 압력에도 누유가 없어 그립퍼 테스트에서도 믿고 사용 할 수 있습니다." 라고 말합니다.

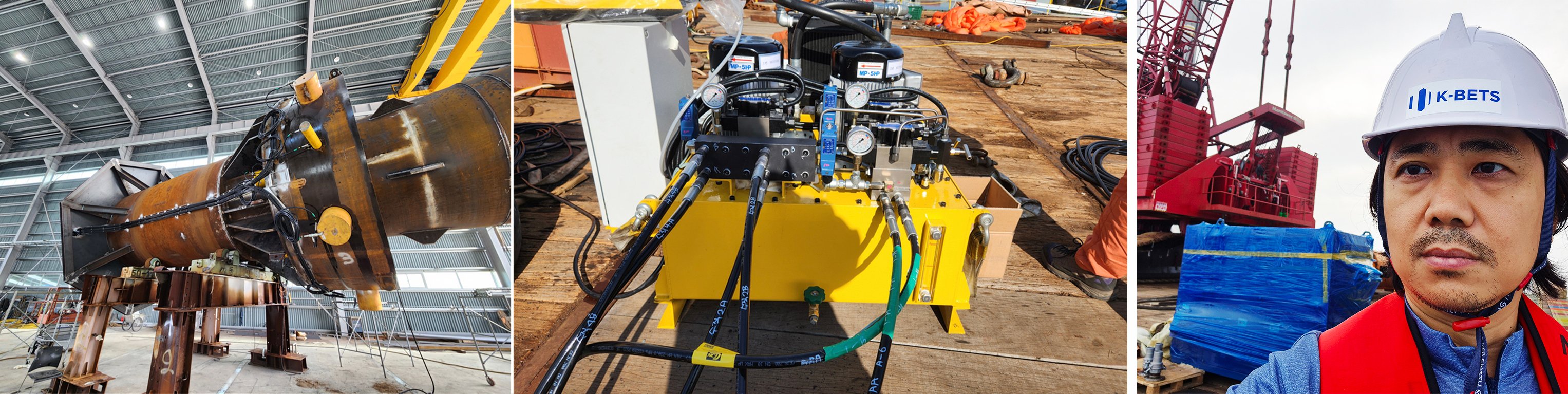

테스트 중인 케이베츠 그립퍼와 기술연구소 류재용 박사

"CEJN 초고압 호스키트와 카플링은 높은 압력과 혹독한 작업환경에서도 잘 견디며,

높은 압력에도 누유가 없어 그립퍼 테스트에서도 믿고 사용 할 수 있습니다."

해상풍력용 그립퍼 자체개발 회사, 케이베츠의 기술연구소 류재용 박사

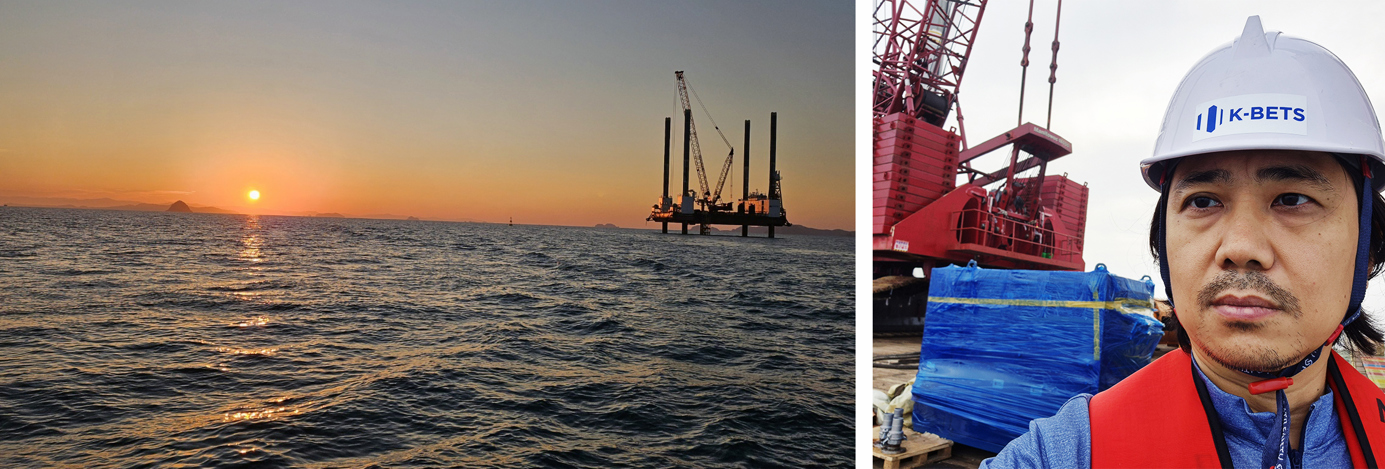

케이베츠는 CEJN 초고압 호스키트를 이용하여 프리파일링 공법을 이용한 하부구조물 건설 시 그립퍼의 해상 실증을 수행했습니다. 그립퍼는 하부 구조물이 충분히 경화되거나 고정될 때까지 바다에 설치됩니다. 압력이 떨어지거나 누유가 발생하면 그립퍼가 하부 구조물을 제대로 고정할 수 없어 설치 품질에 영향을 미칩니다.

그립퍼가 하부구조물이 단단히 고정될 때까지 단단하게 버틸 수 있도록, 케이베츠는 CEJN 제품처럼 압력 저하와 누유가 없는 호스 키트가 필요했습니다. 217 시리즈는 어두운 환경에서도 연결이 용이한 독특한 디자인을 가지고 있으며, 307 시리즈는 잔압 상태에서도 연결 및 분리가 가능한 기능으로 호평을 받았습니다.

CEJN 제품을 사용한 그리퍼 테스트는 성공적이었으며, 실증을 마친 그립퍼는 국내 해상풍력 발전기의 하부구조물 설치시 사용 될 것입니다.
